Elektrolytisches Polieren und Ätzen

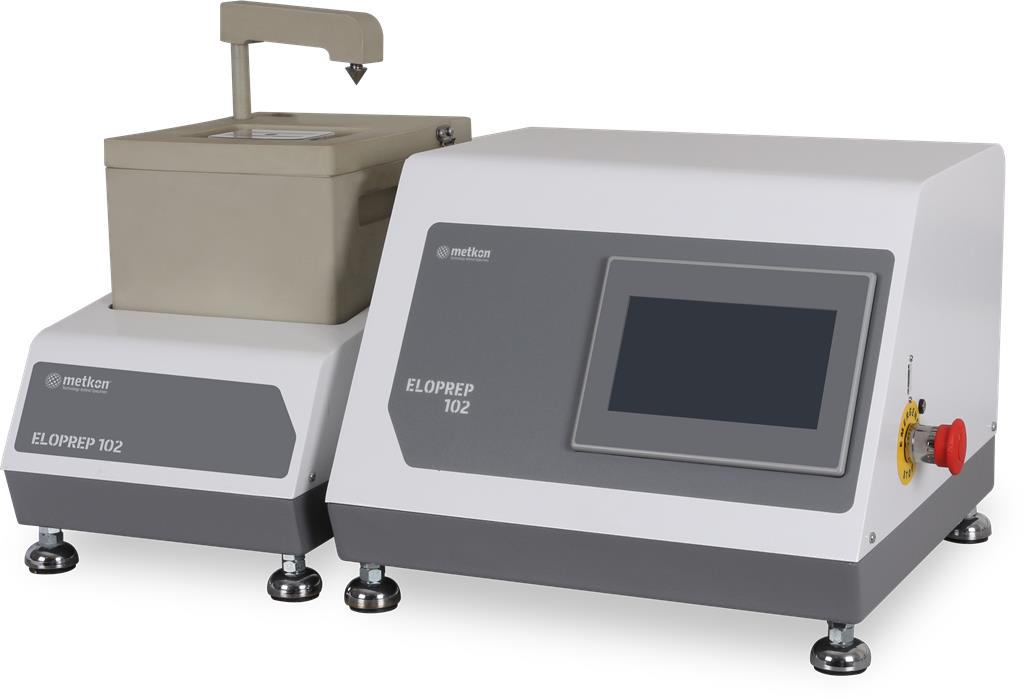

ELOPREP 102 – elektrolytische Metallographie Präparation
Bei der elektrolytischen Präparation handelt es sich um eines der effizientesten Verfahren der Metallographie – Präparation da die Bearbeitung nach dem Start des Vorgangs mannlos erfolgt. Neben dem Vorteil der Rationalisierung erfolgt zudem ein absolut spannungsfreier Materialabtrag. Anders als beim konventionellen metallographischen Schleifen und Polieren kann keine mechanische Verformung oder gar Wärme eingetragen werden – eine Oberflächenverhärtung ist ausgeschlossen. Das Prinzip beruht auf dem elektrochemischen Abtragverfahren mit einer Stromquelle. Dabei werden in einem für das jeweilige Metall geeigneten Elektrolyt und mit jeweils angepasster Stromstärke Metallpartikel anodisch abgetragen. Die Materialprobe bildet innerhalb der elektrochemischen Zelle die Anode. Bei dem Verfahren werden kontinuierlich Partikel der Probenoberfläche abgetragen und so die Oberflächenrauheit verringert. Das Prinzip funktioniert da die Spitzen schneller abgetragen werden als die Täler – die Fläche wird geplant.
Highlights ELOPREP 102
- Automatisches, programmierbares Polieren + Ätzen
- einfach programmierbare SIEMENS SPS-Steuerung + 7 Zoll Farb-LCD-Touchscreen
- Scanfunktion zur einfachen Bestimmung von Parametern
- kurze Polierdauer, exzellente Reproduzierbarkeit
- getrenntes Poliergerät mit Ablaufrohr + integriertem Kühlsystem

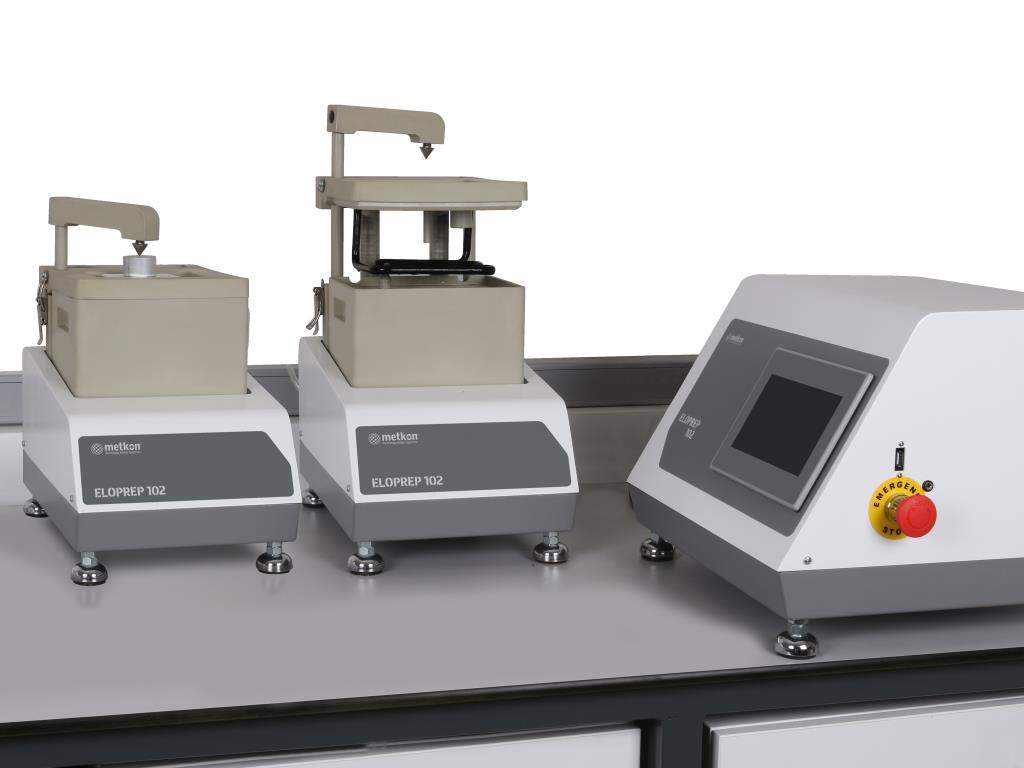

- 2 Polier- / Ätzeinheiten parallel mit einer Elektronik steuerbar
- Spannung Polieren: 0-100V, Ätzen 0-25V, externe Ätzen 0-25V
- variable Polierzeit / Stromstärke mit Strombegrenzung
- eingebaute Sicherheitsfunktionen mit ständiger Elektrolytkontrolle
- drehzahlgeregelte Pumpe mit Magnetrührer für Elektrolytfluss
- geeignet für elektrolytisches Polieren bei Normal- + Niedertemperatur
- betriebsbereite Lieferung inkl. Edelstahl-Kathode
- Option: externe Ätzmöglichkeit
Video ELOPREP 102 elektrolytisches Polieren und Ätzen
Technische Daten
Bestellnummer |
46 02 |
Temperaturbegrenzer |
30 – 50 °C |
Pumpe |
Magnetrührer |
Elektrolytgefäßvolumen / externer Behälter |
1000 / 1200 ml |
Kühlsystem |
Integriert |
Polieren bei niedriger Temperatur |
Ja |
Abmessungen der Maske |
0 – 0,5 – 1 – 2 – 5 cm² |
Scanfunktion |
Automatisch |
Bedienung |
7″ HMI Touchscreen |
Programmspeicher |
99 |
Ausgabespannung / Strom: Polieren | Ätzen | Ätzen extern |
0-120 | 0 – 35 | 0 – 25 Volt |
Stromversorgung |
110/120V | 230V |
Maße B x T x H mm Steuerung | Poliereinheit |
404 x 370 x 305 | 210 x 370 x 305 |
Gewicht kg Steuereinheit | Poliereinheit |
20 | 5 |
Zubehör
Optionales Zubehör für ELOPREP 102
46 09 | Zusätzliche Polier- und Ätzeinheit Geeignet für das elektrolytische Polieren bei Normal- und Niedertemperatur Zwei Polier- und Ätzeinheiten, die von derselben Steuereinheit bedient werden können Muss gleichzeitig mit ELOPREP 102 bestellt werden |
46 10 | Externe Ätzeinheit für große Teile |
46 08 | Elektrolytbehälter mit Deckel |
46 12 | 1 Satz mit 5 Masken (Blenden) 0,5 cm² |
46 13 | 1 Satz mit 5 Masken (Blenden) 1cm² |
46 14 | 1 Satz mit 5 Masken (Blenden) 2cm² |
46 15 | 1 Satz mit 5 Masken (Blenden) 5cm² |
46 16 | 1 Satz mit 5 Masken (ohne Blenden) |
46 17 | 1 Satz Masken (0,5 |1 |2 |5 cm² und eineohne Blende) |
YM 6904-00 | Edelstahlkathode |
YM 6937-00 | Kupferkathode |
YM 6936-00 | Titaniumkathode |
