NEMESIS 9800 mit Radialständer für Prüfstücke > 50 kg

Radial – Härteprüfmaschine bis 3.000 kpf Prüfkraft

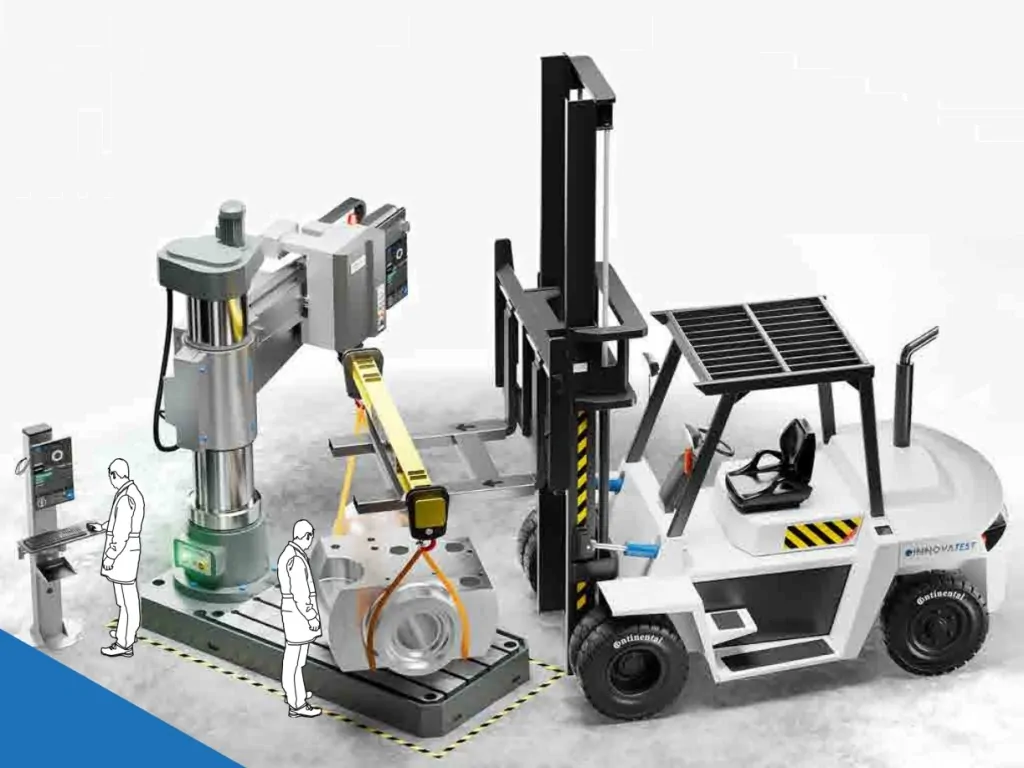

Diese außergewöhnliche Härteprüfmaschine besteht aus einem extrem stabilen Maschinenständer mit einem Radialarm, auf dem ein speziell entwickelter Prüfkopf montiert ist. Dieser Schwerlast-Härteprüfer ist äußerst flexibel einsetzbar: Der Ausleger wird radial bewegt um ein Prüfstück im Prüfraum mittels Kran oder Stapler abzulegen. Prüfablauf:

  • Das Prüfstück wird auf dem Amboss / im Prüfraum positioniert
  • Der Auslegerarm wird radial, in der Ausladung und vertikal grob positioniert
  • Der Prüfvorgang wird ausgelöst – der Prüfkopf senkt sich automatisch um bis zu 125 mm ab …

Der Prüfkopf basiert auf der Technologie der NEMESIS 9000 Serie, ist jedoch für härteste Schwerlast ausgelegt:
Durch den enormen Prüfraum von 1500 mm Höhe x 1500 mm Ausladung ist der NEMESIS 9800G2 perfekt für schwere und sehr große Werkstücke geeignet.

Typ A Prüfkräfte 0,5 –    250 kgf
Typ B Prüfkräfte    3 –    750 kgf
Typ C Prüfkräfte    5 – 3.000 kgf

Dieser Universal-Härteprüfer deckt mit einem Prüfkraftbereich von 0,5 bis 3.000 kgf alle Härteprüfverfahren für Metalle ab: Vickers, Knoop, Brinell und Rockwell.

Der motorisch absenkbare Prüfkopf ist mit einem 9-fach Revolver (Werkzeugwechsler) ausgestattet. Dieser kann individuell mit Objektiven und Eindringkörpern, zusätzlichen Kraftaufnehmern, einem Kreuzlaser zur Positionierung und einem Taster zur automatischen Ermittlung des Arbeitsabstandes bestückt werden. Die Steuerung erfolgt komplett über den Prüfkopf mittels der integrierten Härteprüfsoftware IMPRESSIONS™ 4, die über einen 22″ HD-Touchscreen oder über Maus und Tastatur bedient werden kann.
