Zugprüfmaschine

Eine erstklassige Zugprüfmaschine / Universalprüfmaschine ist ein absolutes Muss wenn Spitzenqualität gefordert ist, warum?
Made in Germany steht für höchste Qualität. Um diese zu erreichen, muss nicht nur ein erstklassiges Produkt hergestellt werden. Wird die Produktion nicht ständig überwacht, kann ein misslungener Produktionsschritt zu Qualitätseinbußen führen. Darunter leidet nicht nur der Ruf des Produktes und die Reputation Ihres Unternehmens, sondern es können auch hohe Kosten durch Reklamationen entstehen. Nur die Qualitätsprüfung mit einer Zugprüfmaschine stellt sicher, dass die geforderten Standards während der Produktion eingehalten werden. Sie erkennen sofort, ob z.B. die Mindestkraft (Bauteilprüfung) erreicht wurde oder können sicher sein, dass Werkstoffeigenschaften wie Zugfestigkeit, Dehnung, Streckgrenze, Streckgrenze Rp0,2 usw. den Grenzwerten entsprechen.

Zugprüfmaschine von GALDABINI

Mit einer Zugprüfmaschine von GALDABINI entscheiden Sie sich für innovative Lösungen für die Qualitätssicherung sowie Forschung & Entwicklung. Sie zeichnet sich aus durch:

  • Präzision, Zuverlässigkeit und modulare Industrie-Elektronik
  • Flexibilität – eine GALDABIINI Zugprüfmaschine ist in verschiedenen Rahmengrößen / Kräften erhältlich, um eine breite Palette von Prüfanforderungen abzudecken
  • die Prüfsoftware LabTest mit intuitiver Bedienung ist unübertroffen Flexibel und ermöglicht auch detaillierte Analysen der Versuchsergebnisse

Eine Zugprüfmaschine ist eine Universalprüfmaschine, die mit einer Spannvorrichtung und einem Dehnungsmesser als Zugprüfmaschine verwendet werden kann. Mit zusätzlichen Spannvorrichtungen können in der Regel auch Druck- und Biegeversuche durchgeführt werden. Typische Ausstattungen:

  • Zugprüfmaschine: Spannzeug bzw. Klemmen +  Dehnungsmesser
  • Druckprüfmaschine: Druckplatten, evtl. Wegtaster
  • Biegeprüfmaschine: 3-Punkt- / 4-Punkt-Biegevorrichtung

In der Regel kann eine Zugprüfmaschine auch für zyklische Prüfungen verwendet werden. Bei diesen Prüfungen wird die Probe mechanisch bis zur „Ermüdung“ gealtert. Dabei wird das Bauteil wiederholten Kraft- oder Verformungsbelastungen ausgesetzt. Meist tritt nach einer hohen Anzahl von Lastspielen ein Ermüdungsriss oder Probenbruch auf. Eine GALDABINI Zugprüfmaschine < 2,5 kN wird als einsäulige Tischprüfmaschine / ≥ 5 – 100 kN als zweisäulige Tischprüfmaschine / > 200 – 2000 kN als zweisäulige Standprüfmaschine angeboten.

Zugprüfmaschine bis 2,5 kN

Zugprüfmaschine bis 2,5 kN

Universalprüfmaschine 2,5

Tischprüfmaschine Quasar 2,5

C-Rahmen 2,5 kN
Kräfte 0,02 – 2500 N

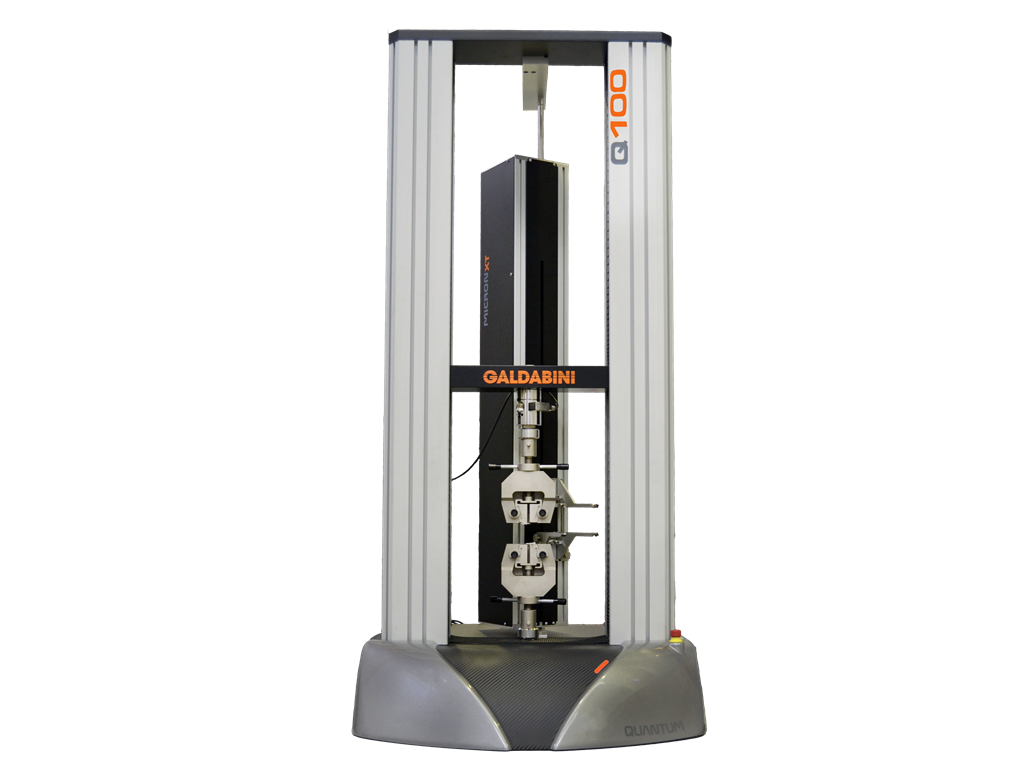

Zugprüfmaschine von 5 bis 100 kN

Zugprüfmaschine von 5 bis 100 kN

5-100kN Tischmaschinen

Tisch-Prüfmaschinen QUASAR

  • 5 | 10 | 25 | 50 | 100 kN
  • Kräfte 0,02 – 100.000 N
Zugprüfmaschine 250 bis 2.000 kN

Zugprüfmaschine 250 bis 2.000 kN

200-2000kN Standmaschinen

Stand-Prüfmaschinen QUASAR

  • 200 | 250 | 600 | 1000 | 1200 | 2000kN
  • Prüfkräfte 0,02N – 2 MN



LabTest Komplettpaket
LabTest – ergonomisch bedienbar, schnell erlernbar, exzellenter Support

LabTest Komplettpaket

ALLE Masterprüfvorschriften

LabTest – Exzellente Prüfsoftware

  • moderne Datenbankstruktur
  • unübertroffen flexibel
  • komplett! nie Modul kaufen!

Zugprüfmaschinen Güteklasse gem. ISO7500

GALDABINI Zugprüfmaschinen stehen für höchste Präzision bei der Messung von Kraft, Weg und Dehnung. Sie garantieren eine Genauigkeitsklasse von 0,5 (ab 1/100 der Nennkraft) beziehungsweise Güteklasse 1 (ab 1/500 der Nennkraft) gemäß ISO 7500 für alle Kraftaufnehmer.

Zugprüfmaschinen von GALDABINI: universell einsetzbar

GALDABINI Zugprüfmaschinen eignen sich besonders für quasi-statische Prüfungen, da diese Prüfungen mit vergleichsweise niedrigen, also statischen Geschwindigkeiten durchgeführt werden. Die Prüfgeschwindigkeiten sind in den Normen festgelegt. Zum Beispiel verlangt die Norm ISO 6892-1 für Metallzugversuche im elastischen Bereich eine Dehngeschwindigkeit von 0,00025 mm/mm/s, zuzüglich einer Toleranz von +20 %. Das bedeutet, bei einer Ausgangsmesslänge von L080 mm ergibt sich eine Dehngeschwindigkeit von 0,02 mm/s, was 1,2 mm/min entspricht. Bei Zugversuchen an Gummi oder Elastomeren liegt die geforderte Höchstgeschwindigkeit bei bis zu 1000 mm/min.

Komponenten einer Zugprüfmaschine

  • ein stabiler Lastrahmen, der sich mithilfe von Kugelumlaufspindeln entlang einer Traverse bewegen lässt
  • eine oder mehrere Kraftmesszelle(n)
  • Elektronik + Prüfsoftware zur Steuerung + Auswertung: Aufzeichnung von Kraft / Weg / Dehnung etc.

LabTest: Softwarelösung für Zugprüfmaschinen von GALDABINI

LabTest bietet eine vielseitige und komplette Softwarelösung für Zugprüfmaschinen, die sich durch ihre Flexibilität und Benutzerfreundlichkeit auszeichnet. Egal, ob Sie einfache Tests mit nur wenigen Klicks oder komplexe Prüfungen durchführen wollen, mit LabTest geht dies alles ohne extra Kosten für zusätzliche Funktionen. Sie haben alles, was Sie für Ihre Tests brauchen, in einem Paket – einfach und direkt.

Der Maßstab in Sachen Prüfsoftware

  • leicht erlernbar & klar strukturiert
  • komplette Software
  • geeignet für alle Prüfungen und Normversuche: Zugversuche, Druckversuche, Biegeversuche und Zyklen-Versuche

GALDABINI Zugprüfmaschinen: Präzision trifft Innovation

Neben der exzellenten Prüfsoftware LabTest zeichnen sich GALDABINI Zugprüfmaschinen durch einen qualitativ hochwertigen Maschinenbau aus. Wesentliche Komponenten wie der Maschinenrahmen, die Spannvorrichtungen und die Extensometer (Dehnungsmesser) werden von GALDABINI selbst entwickelt und hergestellt.

Alle Vorteile auf einen Blick:

  • Zugprüfmaschinen für Kraftmesszellen von 0,02N – 2MN
  • Modernste Technologie mit der einzigartigen HQ-Prüfsoftware LabTest
  • BECKHOFF Elektronik
  • State of the Art: Deutsche + EU-Komponenten
  • Individuelle Lösungen, auf Ihre Anforderungen zugeschnitten

GALDABINI Zugprüfmaschinen sind modular konfigurierbar. Die Material-Prüfmaschinen der Baureihe QUASAR werden mit einer Spindel (QUASAR 2,5 kN) oder Doppelspindel als Tischmaschinen in den Baugrößen 5 / 10 / 25 / 50 / 100 kN und als Standmaschinen in den Baugrößen 200 / 250 / 600 / 1.000 / 1.200 / 2.000 kN geliefert.

Warum GALDABINI Zugprüfmaschinen die ideale Wahl sind:

Software LabTest „Mehr als gut: Exzellent“ ✔️
Solide Technik & erstklassiger Maschinenbau
Support 4,9 ☆☆☆☆☆ wir arbeiten daran!
Datenbanksystem finden – statt suchen
Komplett-Software, keine versteckten Kosten.
Erfahrung seit 1890: Für jede Prüfaufgabe die beste Lösung
Freier Prüfablauf: macht was SIE wollen!
Simple 3 Tasten Bedienung

Modulare Beckhoff-Elektronik für Zugprüfmaschinen

  • Plug & Play – einzelne Komponenten können durch Betriebselektriker oder Bediener einfach ausgetauscht werden
  • kurze Ausfallzeiten
  • minimale Instandsetzungskosten
  • Fehleranalyse & Fehlerbehebung (Industrie 4.0) per Teamviewer

Europäische Qualität zu fairem Preis

GALDABINI Zugprüfmaschinen zeichnen sich durch ihre hohe Qualität, aktuelle technische Standards und ein gutes Preis-Leistungs-Verhältnis aus. Für den Bau werden ausschließlich Komponenten aus europäischer Herstellung verwendet. GALDABINI steht für hochwertige Fertigung und bietet auf Universalprüfmaschinen eine Gewährleistung von 2 Jahren.

Zugprüfmaschinen von SCHÜTZ+LICHT

Seit 1970 steht SCHÜTZ+LICHT für erstklassige Materialprüfmaschinen. Unsere Fokussierung auf Zugprüfmaschinen erlaubt es uns, individuell angepasste Lösungen zu liefern, die präzise auf Ihre Anforderungen abgestimmt sind.

Preisvorteil bei Zugprüfmaschinen

GALDABINI verwendet ausschließlich hochwertige Komponenten in einer standardisierten Bauweise, was die Herstellungskosten effektiv reduziert. Obwohl GALDABINI zu den führenden Anbietern zählt, wird auf unnötige Preisaufschläge verzichtet – zum Vorteil für unsere Kunden.

Moderne Prüfsoftware

Die Zugprüfmaschinen von GALDABINI sind mit fortschrittlicher Prüfsoftware ausgestattet, die standardmäßig alle Prüfmethoden unterstützt. Sie ermöglichen die Durchführung aller gängigen Tests und sind zukunftssicher konzipiert: Neue Prüfnormen lassen sich einfach durch Software-Updates integrieren, ohne dass eine neue Maschine erforderlich ist.

Unterschiede zwischen Universal- und Zugprüfmaschinen

Bei einer Zugprüfmaschine handelt es sich um eine Universalprüfmaschine, die durch zusätzliche Sonderausrüstung (Spannvorrichtung / Dehnungsmesser) für Zugversuche geeignet ist. Beide Produktgruppen sind somit eng miteinander verwandt.

FAQs

Was ist eine Zugprüfmaschine?

Eine Zugprüfmaschine ist ein Prüfmaschine, das Materialien wie Metall, Kunststoff oder fertige Produkte auf ihre Festigkeit oder Maximalkraft (und Dehnbarkeit) testet, indem es sie bis zum Bruch zieht. Sie hilft dabei zu verstehen, wie ein Material unter Belastung reagiert und ist unverzichtbar für Qualitätssicherung und Forschung.

Warum sind GALDABINI Materialprüfmaschinen günstiger als andere Hersteller?

GALDABINI verwendet für die Prüfmaschinen hochwertige Komponenten (BECKHOFF Elektronik, BOSCH REXROTH Spindeln, bürstenlose AC-Motoren und digitale Motorcontroller), produziert standardmäßig und verzichtet auf unnötige Preisaufschläge.

Worauf sollte ich beim Kauf einer Prüfmaschine achten?

Beim Kauf einer Zugprüfmaschine sollten Sie auf die maximale Kraftkapazität (weder zu groß – da kostenintensiver – noch zu klein), die Genauigkeit der Messungen und die Kompatibilität mit den zu testenden Materialien achten. Es ist ebenfalls wichtig, dass die Maschine benutzerfreundliche Software bietet und von einem Hersteller mit gutem Support und Service kommt.
