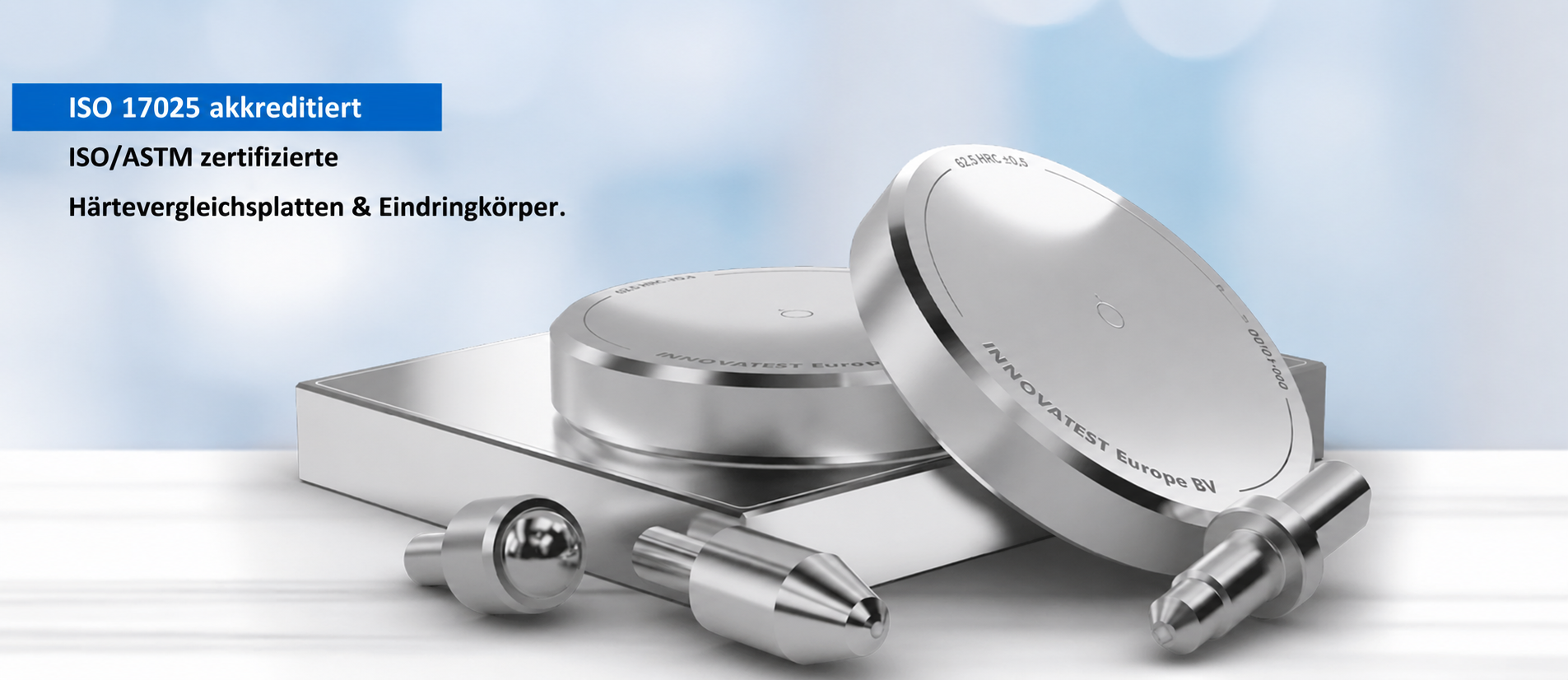

Härtevergleichsplatten & Eindringkörper – ISO/ASTM-zertifiziert
Präzise Härteprüfungen stehen und fallen mit der Qualität der eingesetzten Referenzstandards. SCHÜTZ+LICHT Prüftechnik bietet als autorisierter Vertriebspartner von INNOVATEST zertifizierte Härtevergleichsplatten und Eindringkörper für die tägliche Überprüfung, Verifizierung und Kalibrierung von Härteprüfmaschinen – normgerecht nach ISO und ASTM. Die Referenzstandards eignen sich für den Einsatz im Labor, in der Qualitätssicherung und in der Produktion, ebenso wie in regulierten Industriebereichen wie Automotive, Luftfahrt oder Medizintechnik.
Das Wichtigste in Kürze
- Doppelt kalibriert ISO | ASTM durch UPI Laboratories Europe BV
RvA K182 – akkreditiert ISO/IEC 17025 - Rückführbar auf ISO6506 ISO6507 ISO6508 ISO4545 ASTM E10, ASTM E18, ASTM E92
- DAkkS-gleichwertig: in Deutschland im vollen Umfang anerkannt RvA-Zertifikate
- geeignet für akkreditierte NADCAP-, ISO-, ASTM- Unternehmen und QM-Systeme
- Für alle Härteprüfverfahren: Rockwell, Vickers, Mikro-Vickers, Knoop, Brinell
- Eindringkörper aller Typen lieferbar – kalibriert und doppelt zertifiziert
Was ist eine Härtevergleichsplatte und wofür wird sie eingesetzt?
Härtevergleichsplatten, auch als Härte-Referenzplatten bezeichnet, sind Vergleichsnormale aus Stahl, Aluminium oder Messing, die für die tägliche, indirekte Überprüfung und Kalibrierung von Härteprüfmaschinen eingesetzt werden. Sie stellen sicher, dass ein Härteprüfgerät korrekt kalibriert ist und reproduzierbare, normkonforme Messergebnisse liefert. Die Kalibrierung der Anzeige eines Härteprüfers anhand von ISO- und ASTM-zertifizierten Härtewerten ist fester Bestandteil eines normalen Qualitätssicherungsprozesses.
Für nahezu alle Härteprüfverfahren und Härteskalen sind geeignete Härtevergleichsplatten verfügbar. Geringfügige Anpassungen am Härteprüfer können anhand des auf der Härtevergleichsplatte eingravierten Nennwerts vorgenommen werden, sofern ein korrekter und unbeschädigter Eindringkörper installiert ist und das Gerät einwandfrei funktioniert. Damit bildet die Härtevergleichsplatte eine unverzichtbare Grundlage für jeden normgerechten Prüfprozess in Labor, Produktion und Qualitätssicherung.
Härtevergleichsplatten für alle gängigen Härteprüfverfahren
SCHÜTZ+LICHT liefert zertifizierte Härtevergleichsplatten für nahezu alle relevanten Härteprüfverfahren und Härteskalen. Die Referenzplatten dienen der indirekten Überprüfung und täglichen Verifizierung von Härteprüfmaschinen und sorgen für reproduzierbare sowie vergleichbare Prüfergebnisse. Alle Platten sind in den Größen Ø 25 x 6 mm, Ø 60 x 10 mm sowie Ø 90 x 16 mm erhältlich und können auf Sonderbestellung auch mit NADCAP-konformem Raster geliefert werden.
Rockwell-Härtevergleichsplatten
Die Rockwell-Härtevergleichsplatten von INNOVATEST sind kalibriert und von UPI Laboratories Europe BV doppelt zertifiziert, rückführbar auf nationale und internationale Normen gemäß ISO 6508/3 und ASTM E18. Verfügbar sind Referenzplatten für Diamant-Skalen wie HRC, HRA und HRD sowie für Kugelskalen wie HRB, HRG und HRK in unterschiedlichen Härtebereichen. Die Platten bestehen je nach Skala aus Stahl oder Aluminium und können optional mit NADCAP-konformem Raster geliefert werden.
Vickers-Härtevergleichsplatten
Die Vickers-Härtevergleichsplatten werden sowohl für Makro-Vickers- als auch für Mikro-Vickers-Prüfungen angeboten. Die Kalibrierung erfolgt durch UPI Laboratories Europe BV gemäß ISO 6507/3 und ASTM E92. Makro-Vickers-Platten werden mit standardmäßiger Hochglanzpolitur geliefert, Mikro-Vickers-Platten mit extremer Hochglanzpolitur für präziseste Eindrücke im unteren Lastbereich. Die verfügbaren Härtebereiche reichen von 40 HV bis 800 HV.
Knoop-Härtevergleichsplatten
Die Knoop-Härtevergleichsplatten eignen sich besonders für Mikro-Härteprüfungen an dünnen Schichten und empfindlichen Werkstoffen. Sie sind kalibriert und von UPI Laboratories Europe BV doppelt zertifiziert, rückführbar auf ISO 4545/3 und ASTM E92. Die Platten sind in verschiedenen Härtestufen von 40 HK bis 800 HK erhältlich.
Brinell-Härtevergleichsplatten
Die Brinell-Härtevergleichsplatten sind kalibriert und von UPI Laboratories Europe BV doppelt zertifiziert, rückführbar auf ISO 6506/3 und ASTM E10. Sie sind in den gängigen Prüfkraftskalen wie HBW 10/3000, HBW 2.5/62.5, HBW 1/30 und weiteren verfügbar. Für Brinell-Prüfungen stehen auch großformatige Platten im Format Ø 90 x 16 mm zur Verfügung, die sich besonders für schwere Prüflasten und großflächige Werkstoffe eignen.

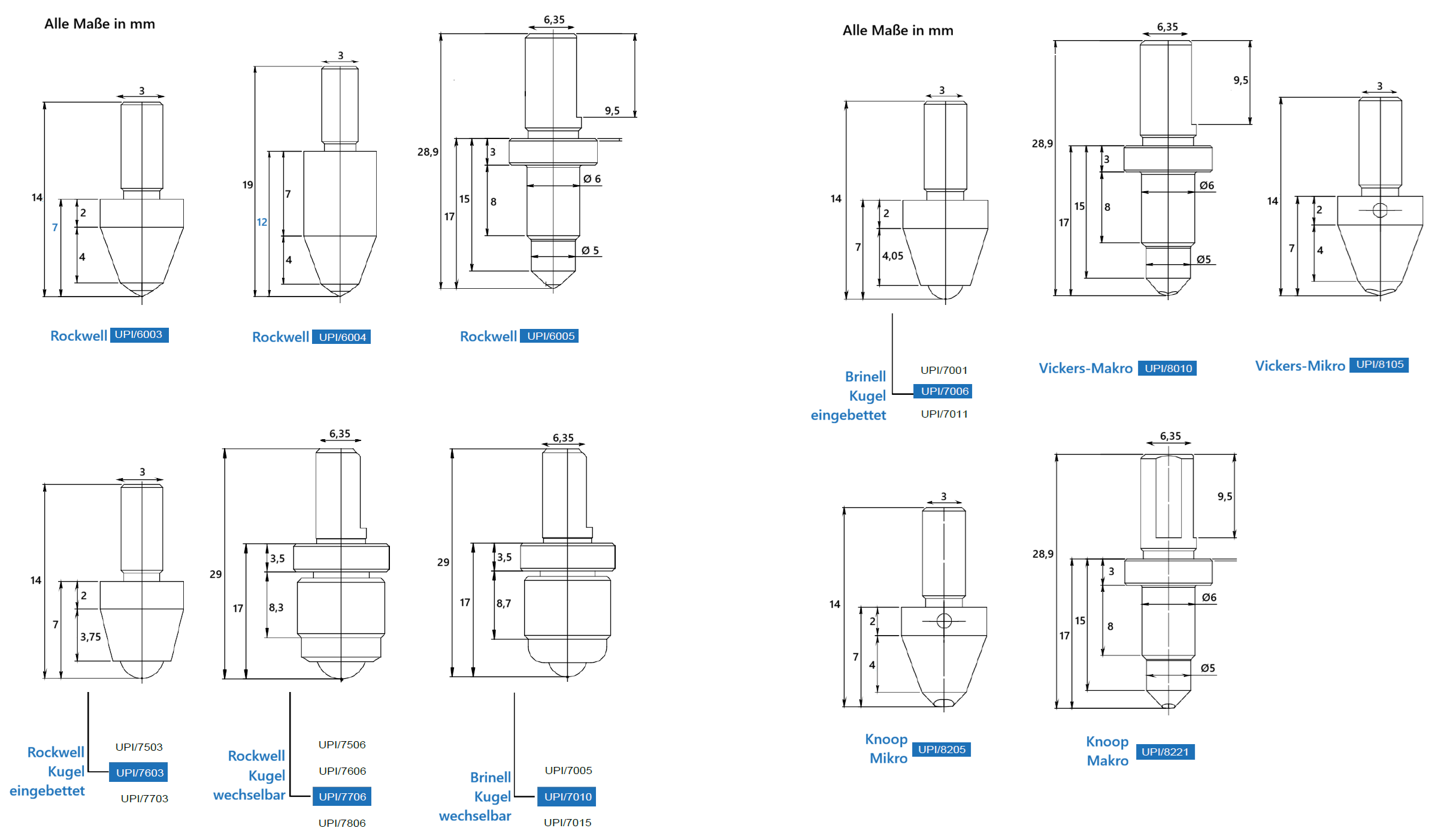

Zertifizierte Eindringkörper für präzise Härteprüfungen
Neben Härtevergleichsplatten liefert SCHÜTZ+LICHT kalibrierte Eindringkörper für nahezu alle Härteprüfverfahren. Alle Eindringkörper werden von UPI Laboratories Europe BV doppelt zertifiziert und sind vollständig auf nationale und internationale Normen rückführbar. Die hohe Fertigungsqualität gewährleistet exakte Eindrücke, lange Standzeiten und maximale Wiederholgenauigkeit.
Rockwell-Eindringkörper
Die Rockwell-Eindringkörper umfassen Diamant-Eindringkörper sowie Hartmetallkugeln in den Größen 1/16″, 1/8″, 1/4″ und 1/2″. Sie sind kalibriert und doppelt zertifiziert gemäß ISO 6508/2 und ASTM E18. Erhältlich sind sowohl eingebettete Hartmetallkugeln als auch Wechselkugelhalter mit auswechselbaren Kugeln in verschiedenen Aufnahmeschaftdurchmessern.
Vickers- und Knoop-Eindringkörper
Vickers-Eindringkörper sind für Makro- und Mikro-Vickers-Prüfungen verfügbar und werden gemäß ISO 6507/2 und ASTM E92 kalibriert und doppelt zertifiziert. Knoop-Eindringkörper sind ebenfalls in zwei Ausführungen erhältlich, darunter eine um 90 Grad gedrehte Variante für die vertikale Ausrichtung, kalibriert gemäß ISO 4545/2 und ASTM E92.
Brinell-Eindringkörper
Die Brinell-Eindringkörper werden als eingebettete Hartmetallkugeln sowie als Wechselkugelhalter mit Hartmetallkugeln in den Durchmessern 1 mm, 2,5 mm, 5 mm und 10 mm geliefert. Die Kalibrierung und Doppelzertifizierung erfolgt durch UPI Laboratories Europe BV gemäß ISO 6506/2 und ASTM E10. Gebrauchte Eindringkörper können auf Wunsch rekalibriert werden, dieser Service ist für Rockwell-C-, Vickers- und Mikro-Vickers-Eindringkörper verfügbar.
Kalibriersätze für schnelle Tagesverifizierung
Für eine effiziente und normkonforme Tagesverifizierung bietet SCHÜTZ+LICHT fertige Kalibriersätze an, die jeweils drei Härtevergleichsplatten in unterschiedlichen Härtebereichen umfassen. Alle Sätze sind von UPI Laboratories Europe BV doppelt zertifiziert und gemäß ISO und ASTM auf nationale und internationale Standards rückführbar. Die Platten werden in einer praktischen Schaumstoffbox geliefert und können auf Wunsch mit NADCAP-konformem Raster bestellt werden.
Kalibriersätze sind für folgende Prüfverfahren erhältlich:
- Rockwell-Kalibriersätze für HRA, HRB und HRC, jeweils mit drei Platten in den Härtestufen 40, 65 und 81 HRA, 40, 70 und 90 HRB sowie 25, 45 und 60 HRC
- Makro-Vickers-Kalibriersätze für HV2, HV5, HV10 und HV50, jeweils mit drei Platten bei 200 HV, 450 HV und 700 HV
- Mikro-Vickers-Kalibriersätze für HMV0.1, HMV0.2, HMV0.3, HMV0.5, HMV1 und HMV2, jeweils mit drei Platten bei 200 HV, 450 HV und 700 HV
Abweichende Skalen und Härtegrade können auf Sonderbestellung angefordert werden.
DAkkS-gleichwertig – international anerkannt
Die Härtevergleichsplatten und Eindringkörper von INNOVATEST werden durch UPI Laboratories Europe BV kalibriert, ein nach ISO/IEC 17025 akkreditiertes Kalibrierlabor mit der Akkreditierungsnummer RvA K182. Die ausgestellten Kalibrierzertifikate sind vollständig auf internationale Normen rückführbar und werden weltweit anerkannt.
Da sowohl die niederländische RvA als auch die deutsche DAkkS Mitglieder der ILAC (International Laboratory Accreditation Cooperation) sind, besteht zwischen beiden Akkreditierungsstellen eine gegenseitige Anerkennung. Die von UPI Laboratories Europe BV ausgestellten Zertifikate dürfen in Deutschland daher im gleichen Umfang eingesetzt werden wie DAkkS-kalibrierte Ausstattungen. Dies gilt auch für Audits, Qualitätsmanagementsysteme und NADCAP-Anforderungen.
Qualität, Wiederholbarkeit und Rückführbarkeit
Für zuverlässige Härteprüfungen ist die Qualität der eingesetzten Referenzstandards entscheidend. Die Härtevergleichsplatten von INNOVATEST durchlaufen daher einen streng kontrollierten Fertigungsprozess, der von der Rohstoffauswahl bis zur finalen Kalibrierung reicht. Das verwendete Material aus Stahl, Messing oder Aluminium wird auf Homogenität geprüft, um eine geringe Streuung der Messwerte und eine hervorragende Wiederholbarkeit zu gewährleisten. Lieferantenaudits sichern die gleichbleibende Rohstoffqualität ab.
Die Wärmebehandlung der Platten erfolgt unter streng kontrollierten Bedingungen hinsichtlich Temperatur, Zeit und Abschreckung. Im Anschluss werden die Oberflächen geschliffen, poliert und geläppt. Vor der finalen Kalibrierung und Gravur wird jede Platte einer vollständigen Qualitätskontrolle unterzogen. Dabei werden folgende Parameter geprüft:
| Prüfparameter | Anforderung |
|---|---|
| Ebenheit und Parallelität | Gemäß ISO und ASTM |
| Oberflächenrauheit | Gemäß ISO und ASTM |
| Homogenität des Materials | Geringe Messwertstreuung |
| Magnetismus | Geprüft und kontrolliert |
| Maßhaltigkeit | Dicke gemäß Norm |
| Wiederholgenauigkeit | Minimale Messabweichung |
Härtevergleichsplatten kaufen: Jetzt Angebot anfragen!
SCHÜTZ+LICHT Prüftechnik ist autorisierter Vertriebspartner von INNOVATEST in Deutschland und liefert zertifizierte Härtevergleichsplatten und Eindringkörper für alle gängigen Härteprüfverfahren. Ob Einzelplatte, Kalibriersatz oder Eindringkörper: Wir beraten Sie kompetent und finden die passende Lösung für Ihre Anforderungen in Labor, Qualitätssicherung oder Produktion.
Nehmen Sie jetzt Kontakt auf und erhalten Sie ein individuelles Angebot. Unser Team steht Ihnen für Fragen zu Lieferumfang, Zertifizierung und Bestellung gerne zur Verfügung.
Häufig gestellte Fragen
Wie oft muss eine Härtevergleichsplatte rekalibriert werden?
Eine Härtevergleichsplatte sollte regelmäßig rekalibriert werden, sobald Zweifel an der Genauigkeit bestehen oder das Ablaufdatum des Kalibrierzertifikats erreicht ist. Die genauen Intervalle richten sich nach den internen Qualitätsvorgaben des Unternehmens sowie nach den Anforderungen der jeweiligen Norm oder des Auditsystems.
Sind die Kalibrierzertifikate auch für NADCAP-Audits anerkannt?
Ja. Die von UPI Laboratories Europe BV ausgestellten Zertifikate erfüllen und übertreffen die relevanten ISO- und ASTM-Anforderungen und entsprechen den Anforderungen für NADCAP-akkreditierte und zertifizierte Organisationen.
Was ist der Unterschied zwischen einer Härtevergleichsplatte und einem Eindringkörper?
Eine Härtevergleichsplatte ist ein Referenzstandard zur indirekten Überprüfung und Kalibrierung der gesamten Härteprüfmaschine. Ein Eindringkörper ist das Werkzeug, das den eigentlichen Eindruck in das Prüfmaterial erzeugt. Beide müssen regelmäßig überprüft und kalibriert werden, um normkonforme Prüfergebnisse zu gewährleisten.
Kann ich auch Sonderanfertigungen bestellen?
Ja, abweichende Skalen, Härtegrade und Größen können auf Sonderbestellung angefertigt werden. Sprechen Sie uns gerne an.
Sind die Härtevergleichsplatten für alle Härteprüfmaschinen geeignet?
Die Härtevergleichsplatten von INNOVATEST sind in genormten Abmessungen erhältlich und für den Einsatz an allen gängigen Härteprüfmaschinen geeignet, unabhängig vom Hersteller.
