Pendelschlagwerk gebraucht und Modernisierung
Mit Gewährleistung und Güteklasse 1
Nachfolgend zeigen wir einige gebrauchte Pendelschlagwerke. Diese dienen nur als Beispiel. Bei gebrauchten Maschinen ist die Verfügbarkeit nicht immer gewährleistet. Daher bitten wir bei Interesse um Ihre Rückfrage. Gebrauchte Pendelschlagwerke, teilweise mit:
- motorischer Hammeranhebung
- Schutzhausung
Zwischenverkauf vorbehalten

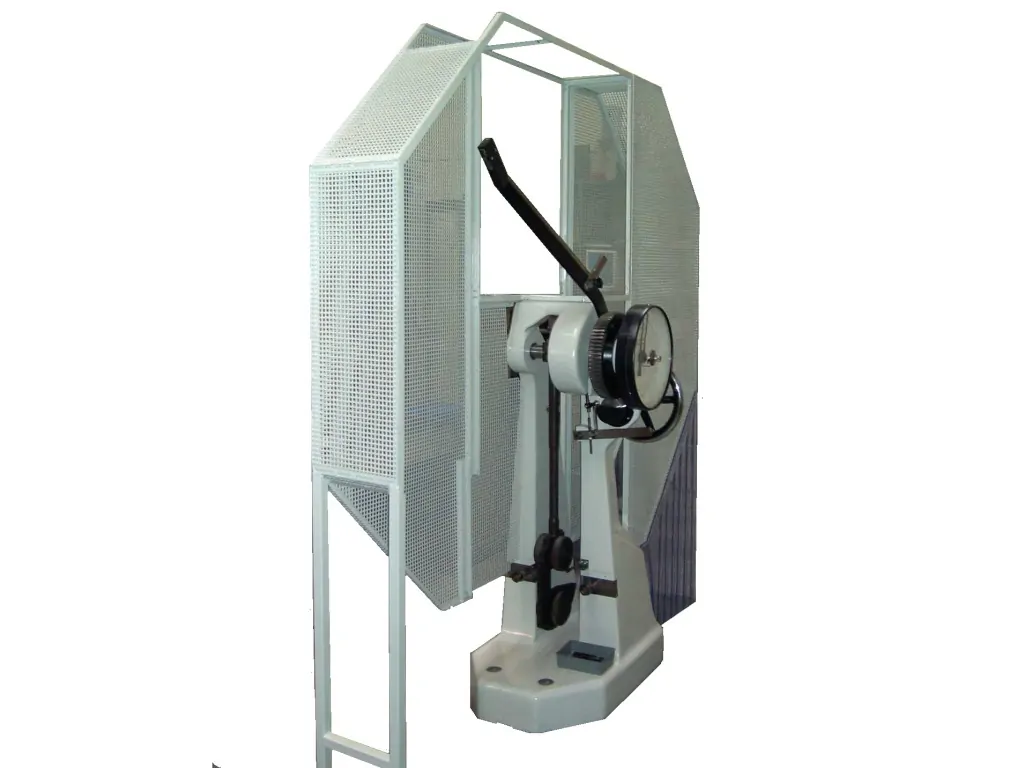

| Hersteller | WOLPERT |
| Typ | Pendelschlagwerk PSW 15 / 30 |
| Versuche nach | ISO148-1 – optional nach ASTM |
| Versuchsart | CHARPY optional IZOD |
| Hammeranhebung | manuell durch den Anwender (Heben des Hammers bis 160°) |
| Auswertung | Analog mit Hauptzeiger und Schleppzeiger; der Schleppzeiger wird vor dem Versuch manuell auf Null gestellt. Nach dem Schlagversuch bleibt der Schleppzeiger auf dem direkt ablesbaren Messwert stehen = Ergebnis in Joule |
| Option | Modernisierung der Auswertung mittels Drehwinkelgeber, Elektronik + Software |
| Messbereiche | 300 + 150 Joule; Basishammer 150 J., Zusatzgewichte 300 J. |
| Messbereichswechsel | Abbau / Anbau der Zusatzmassen |
| Pendelbremse | Bremstrommel per Handhebel |
| Probenzentrierung | mechanischer Schwenkmechanismus mit Nase für den Kerb |
| Maße (H/B/T) | 1250 / 620 / 500 mm |
| Platzbedarf | ca. 2500 x 1000 |
| Gewicht (kg) | ca. 800 |
| Fundamentmasse | mindestens 800 kg (40-faches Auflagegewicht der Pendelmasse) |
| Lieferumfang | steifer, schwingungsoptimierter Maschinenkörper, Schlagpendel, mit Finne (CHARPY) und Widerlager, Zentriereinrichtung zur mittigen Einlage der Kerbschlagbiegeprobe, Anzeigeskala mit Hauptzeiger und Schleppzeiger, mechanische Zweihandauslösung |
| CE-Konformität | ja, mit Schutzhausung |
| Lieferung | Gegen Berechnung als Komplettlieferung: Transport (vorab per Spedition oder durch unseren Techniker), Aufstellung, Inbetriebnahme, Einweisung, DAkkS – Kalibrierung |
| Hersteller | LOSENHAUSEN |
| Typ | PSW 15 / 30 |
| Versuche nach | ISO148-1 – optional nach ASTM |
| Versuchsart | CHARPY optional IZOD |
| Hammeranhebung | manuell durch den Anwender (Heben des Hammers bis 160°) |
| Auswertung | Anzeige der Messwerte: mechanischer Hauptzeiger und Schleppzeiger; der Schleppzeiger wird vor dem Versuch manuell auf Null gestellt. Nach dem Schlagversuch bleibt der Schleppzeiger auf dem direkt ablesbaren Messwert stehen = Ergebnis in Joule |
| Option | Modernisierung der Auswertung mittels Drehwinkelgeber, Elektronik + Software |
| Messbereiche | 300 + 150 Joule; Basishammer 150 J., Zusatzgewichte 300 J. |
| Messbereichswechsel | Abbau / Anbau der Zusatzmassen |
| Pendelbremse | Handhebel zur Spannung eines Bremsbandes |
| Probenzentrierung | mechanischer Schwenkmechanismus mit Nase für den Kerb |
| Maße (H/B/T) | 1250 / 620 / 500 mm |
| Platzbedarf | ca. 2500 x 1000 |
| Gewicht (kg) | ca. 800 |
| Fundamentmasse | mindestens 800 kg (40-faches Auflagegewicht der Pendelmasse) |
| Lieferumfang | steifer, schwingungsoptimierter Maschinenkörper, Schlagpendel, mit Finne (CHARPY) und Widerlager, Zentriereinrichtung zur mittigen Einlage der Kerbschlagbiegeprobe, Anzeigeskala mit Hauptzeiger und Schleppzeiger, mechanische Zweihandauslösung |
| CE-Konformität | ja, mit Schutzhausung |
| Lieferung | Optional inkl. Transport (vorab per Spedition / durch unseren Techniker), Aufstellung, Inbetriebnahme, Einweisung und DAkkS – Kalibrierung |
Um oben beschriebe Maschinen mit einer CE-Konformitätserklärung (Personenschutzeinrichtung) ausliefern zu können ist unbedingt ein Schutzkäfig erforderlich. Dieser kann auch durch den Anwender erstellt werden. In diesem Fall wird die Maschine mit einer Lieferantenerklärung ausgeliefert.
Option: Die Maschine kann mit dem Modernisierungssystem PSW1530 modernisiert werden. Hierbei wird an die Maschine mit einem Drehwinkelgeber, einer Elektronik-Box und entsprechender WINDOWS-Software ausgestattet.
Bitte beachten Sie auch unsere Kerbräummaschine. Die ermöglicht die Einbringung eines hochpräzisen, normkonformen Kerbs innerhalb weniger Sekunden. Soweit uns bekannt sind wir das einzige Unternehmen Deutschlands / Europas das eine Kerbräummaschine für die Einbringung eines Kerbs herstellt und liefert.
Pendelschlagwerk Modernisierung
Durch die Nutzung von konventioneller PC-Technik (auch für die Anzeige der Messwerte und Schlagenergie) ist dieses System die kostengünstige Modernisierung von Pendelschlagwerken. Mittels der Software erfolgt
- das Ablesen des Messwertes ohne jeden Wert an der analogen Anzeige exakt „schätzen“ zu müssen
- die Archivierung ohne das Ergebnis notieren zu müssen (die Ergebnisse werden so schnell „mitgeschrieben“ wie Sie die neuen Proben schlagen)
An die Achse des Pendelschlagwerkes wird ein inkrementaler Drehwinkelgeber angeflanscht. Um das System normgerecht betreiben zu können muss eine entsprechende Auflösung und Reibungsfreiheit des Drehwinkelgebers beachtet werden. Für die Modernisierung von Pendelschlagwerken wird an die Pendelachse ein inkrementaler Drehwinkelgeber adaptiert. Durch 3600 Impulse pro Umdrehung und zusätzliche 4-fache Interpolation ist eine extrem hohe Messgenauigkeit gewährleistet. Mittels externer Elektronikbox mit intelligentem Zähler und Mikrokontroller ist diese Lösung an den PC per USB-Schnittstelle anschließbar. Die Prüfgeschwindigkeit richtet sich nur noch nach der schnellen Bedienbarkeit des Pendelschlagwerks: Der Probendurchsatz wird nur noch durch das „langsame“ einlegen der Proben behindert.
Software: Das mitgelieferte WINDOWS – Programm verarbeitet die Messwerte und rechnet diese in die Schlagarbeit um. Die Ergebnisse werden in einer Datenbank gespeichert und können mittels komfortablen Filters schnell erneut aufgerufen und gedruckt werden. Parallel zur integrierten Archivierung können die Ergebnisse auf einfache Weise mittels ASCII – Datei (Txt-Format) exportiert werden.
Das normgerechte Protokoll beinhaltet die Information zum Pendelschlagwerk, die Probenform, Abmessungen und Resultate. Daneben stehen 10 Kopfdatenfelder (durch den Anwender frei definierbar) zu Verfügung. In diesen können begleitende Informationen zu Auftrag, Prüftemperatur, Teile-Nr., Material, Prüfer, Probenlage usw. aufgenommen werden.
Besonderheiten: Das System ist so konfiguriert, dass zwischen den Versuchen eine PC-Bedienung nicht erforderlich ist! Der Prüfaufwand reduziert sich durch:
- automatische Ermittlung, Speicherung + Ausdruck der Messwerte als Prüfprotokoll
- automatische Mittelwertbildung von Schlagenergie + Zähigkeit
- Datenexport per ASCII / CSV für den Import in Warenwirtschafts- oder QM-Systeme
- Ermittlung der Verlustenergie gem. neuer Norm ISO 148 aus 2017-05
- Option: Abfrage der Proben-Temperatur per RS232 serieller Schnittstelle
- Option: Abfrage der Proben-Dimension per RS232 serieller Schnittstelle: Messschieber
Hinweis: Zur Rationalisierung empfehlen wir auch ein Augenmerk auf die Probenvorbereitung zu legen. Soweit uns bekannt ist sind wir das einzige Unternehmen Deutschlands / Europas, das eine Kerbräummaschine für die Einbringung eines Kerbs herstellt und liefert.
