Schleif- und Poliermaschinen von METKON
Perfekte Schliffe mit makellosen Oberflächen
Geeignet für die Einzel- und Serienpräparation von Proben.
In der Welt der Schliffpräparation steht Präzision an erster Stelle. Unsere hochmodernen Schleif- und Poliermaschinen für die Metallographie garantieren unübertroffene Genauigkeit, Oberflächenqualität und Effizienz. Sie eignen sich sowohl für die Einzel- als auch für die Serienpräparation von Schliffproben. Wir stellen Ihnen präzise Qualitätsprodukte und qualitative Verbrauchsmaterialien zur Verfügung, um erstklassige Oberflächen ohne Kratzer und Deformationen zu erzielen. Mit dem Ziel, die sorgfältig geschliffenen und polierten Proben einer mikroskopischen Untersuchung oder Härteprüfung zu unterziehen.
Schleif- und Poliermaschine: Definition
Metallographische Schleif- und Poliermaschinen sind Spezialgeräte zur Präparation von Proben für mikroskopische Untersuchungen oder Härteprüfungen. Diese Maschinen verfügen über rotierende Schleif- und Polierscheiben, die mit abrasiven Schleif- und Poliermitteln bestückt sind. Sie ermöglichen ein präzises Schleifen und Polieren der Probe, um eine glatte und ebene Oberfläche zu erzeugen. Die Maschinen verfügen häufig über verschiedene Geschwindigkeits- und Druckeinstellungen, um den Anforderungen unterschiedlicher Materialien gerecht zu werden. Darüber hinaus können sie mit automatisierten Funktionen ausgestattet sein, um den Arbeitsablauf zu erleichtern bzw. automatisiert Arbeitszeit zu sparen und die Reproduzierbarkeit der Ergebnisse zu verbessern. Schleif- und Poliermaschinen sind unverzichtbare Werkzeuge in der Werkstoffkunde und der Qualitätskontrolle, da sie eine genaue Analyse der Gefügestruktur von Metallen ermöglichen.
Schleif- + Poliermaschine
Flexibilität durch manuelle und automatische Modelle, ideal für Labore mit unterschiedlichen Anforderungen.
Planschleifmaschine
Schleifmaschine für schnelles, rationelles Planen + Schleifen großer, harter Proben (Schweißnaht etc.), mit hoher Präzision und Oberflächengüte.
- Abtrag großer Volumen
- Schnelle Planung großer Flächen
Vollautomaten
Vollautomatische Schliffpräparation, perfekt für hohen Durchsatz + große Probenmengen
- Vollautomatisches Schleifen & Polieren
Automatische Präparation
Semi-automatische Präparation mit höchster Präzision, die modernste Technik ermöglicht die Programmierung vieler unterschiedlich anspruchsvollen Schliff- + Polierprogramme
Polier- und Schleifmaschinen von METKON

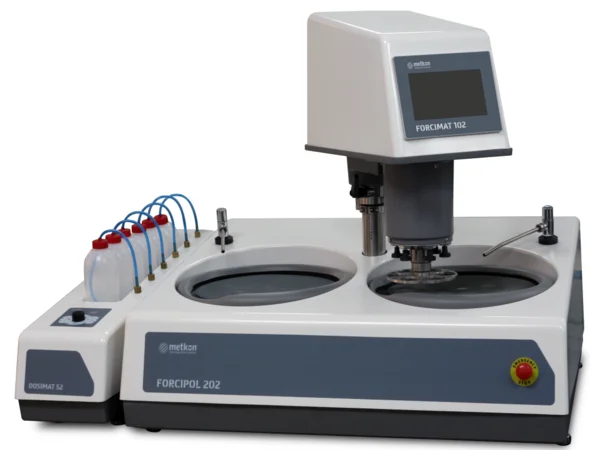

FORCIPOL: Manuelle und halbautomatische Schleif- und Poliermaschinen
Die FORCIPOL-Serie umfasst manuelle und halbautomatische Polier- und Schleifmaschinen. Diese zeichnen sich durch Flexibilität, einfache Bedienung und einen attraktiven Preis aus und sind somit ideal für eine Vielzahl von Anwendungen in der Metallographie. Die manuellen Modelle ermöglichen einen flexiblen Einsatz für individuelle Schleif- und Polierprozesse durch direkten Eingriff. Die halbautomatischen Modelle ermöglichen die Programmierung von Programmen, die den Prozess standardisieren, die Reproduzierbarkeit verbessern und den Bediener von der händischen Schliffpräparation befreien.
Unsere ein- als auch zweispindeligen Schleif- und Poliermaschinen können als manuelle, halbautomatische und programmierbare Variante konfiguriert werden.
- FORCIPOL-Steuerung: Betrieb ohne Schleifkopf/Probenbeweger (manueller Handschliff)
- FORCIMAT 52: Halbautomatischer Betrieb, eine Einstellung – sekundenschnelle Umstellung
- FORCIMAT 102: Programmierbarer, halbautomatischer Betrieb
Basis-Schleif- und Poliermaschinen
Für den Einstieg können Sie zwischen Ein- oder Zweispindel-Schleif- und Poliergeräten wählen.
Einspindelige Schleifmaschinen & Poliermaschinen:
- Arbeitsscheiben mit Durchmessern von 200, 250 und 300 mm
- Starker 0,75 kW Motor ist mit Überlastschutz
- Variable Drehzahl von 50 bis 600 U/min
- Drehrichtung rechts/links (Gleich- und Gegenlauf)
- Sanftanlauf- und Stoppfunktion
- Flexible Nutzung für händisches Schleifen und Polieren
Schleif- und Poliermaschinen mit Zweispindeltechnik
Diese Schleif- und Poliermaschinen sind mit zwei getrennten Arbeitsscheiben ausgestattet, die eine wirksame Trennung von Schleif- und Polierbereich ermöglichen. Dadurch wird zuverlässig verhindert, dass Verunreinigungen aus dem Schleifprozess in den Polierbereich gelangen. Dies schützt die Qualität der Politur vor Schleifrückständen und sorgt für kratzerfreie, verbesserte Oberflächen.
Auf Wunsch können für den Schleifkopf/Probenbeweger zwei Probenaufnahmen mit Schnellwechselsystem geliefert werden. Dadurch wird eine vollständige Trennung des Schleif- und Polierprozesses erreicht. Die Proben werden aus dem Probenhalter im Schleifbereich entnommen, gereinigt und in den Probenhalter im Polierbereich eingesetzt (der Probenhalter muss nicht gereinigt werden).
- Arbeitsscheiben mit Durchmessern von 200, 250 und 300 mm
- 0,75 kW starker Motor ist mit Überlastschutz
- Variable Drehzahl von 50 bis 600 U/min
- Gleich- und Gegenlauf
- Sanftanlauf- und Stoppfunktion
- Maximale Kontrolle und Sicherheit während des Betriebs
- Lange Lebensdauer und zuverlässige Leistung

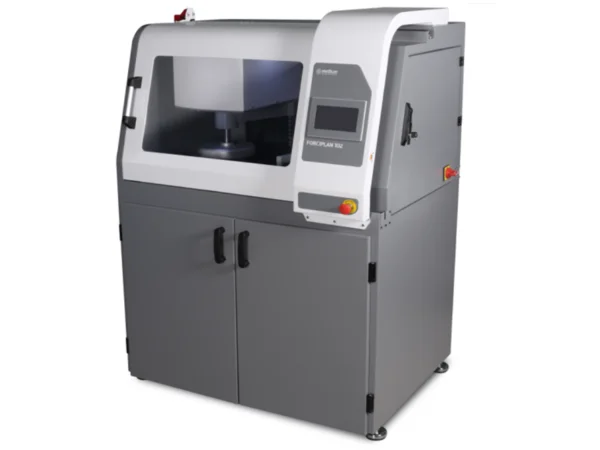

FORCIPLAN Planschleifmaschine: Rationell, hoher Abtrag
Ihre Proben müssen mit einer Säge oder Fräse entnommen und anschließend von Sägespuren, ungeraden Schnitten, Graten und anderen Unregelmäßigkeiten befreit werden? Selbst mit grobem Schleifpapier Korn 80 – 120 kann dies 30 Minuten und mehr dauern!
Die Planschleifmaschine FORCIPLAN ermöglicht ein schnelles und effizientes Planschleifen von unebenen Probenoberflächen (in der Regel <2 Minuten). Trotz hoher Abtragsvolumina – auch von mehreren Millimetern (!) – kann eine / können mehrere Einzelproben in weniger als 7 Minuten präpariert werden, einschließlich anschließendem Feinschleifen und Polieren. Die Maschine arbeitet mit einem SiC-Schleifstein, der eine mit Schleifpapier Korn 240/320 vergleichbare Qualität erreicht und einen sofortigen Übergang zum Feinschliff ermöglicht. Die FORCIPLAN Planschleifmaschine ist ideal für Anwendungen mit hohem Probendurchsatz, großem Abtrags-Volumen und unterschiedlichen Oberflächenstrukturen. Die programmierbare Steuerung und der leistungsstarke Antriebsmotor garantieren einen hohen Materialabtrag und eine präzise Bearbeitung.
- Schnelle Bearbeitung unregelmäßiger Proben i. d. R. <2 Min. (<7 Min. für fertigen Schliff)
- SiC-Schleifstein erreicht Schleifqualität vergleichbar mit Korn 240/320
- Ideal bei hohen Probendurchsatz und großem Materialabtrag
- Programmgesteuerter Ablauf mit bis zu 25 Parametersätzen
- Leistungsstarker 4-kW-Motor, 500 – 2000 UPM-Drehzahl
- Möglichkeit zum Feinschliff ohne Umspannen
- Vielseitige Spannsysteme für unterschiedliche Proben (Sägeschnitte, Schweißnaht, …)
- Optionales Umlaufkühlsystem für metallographische Schliffe
VELOX Vollautomatische Schleif- + Poliermaschine 6 Probenhalter
Das VELOX Schleif- und Polierzentrum ist ein vollautomatisches, programmierbares System, das für die unbemannte Probenpräparation bei hohem Probendurchsatz entwickelt wurde. Es führt den gesamten Schleif- und Polierprozess automatisch durch, einschließlich Grobschleifen, Feinschleifen, Polieren, Reinigen und Trocknen.
Der Benutzer muss lediglich die Probenhalter in das automatische Zuführsystem einsetzen und das entsprechende Programm starten. Die VELOX kann bis zu 6 Probenhalter (mit z.B. bis zu 6 Einbettungen) gleichzeitig aufnehmen und ermöglicht so eine mannlose Präparation (über Nacht) von z.B. 36 Schliffen. Typische Bearbeitungszeiten liegen bei 12 bis 15 Minuten pro Sequenz (Probenhalter). Durch den Einsatz von langlebigen Diamantschleifscheiben und hochwertigen Poliertüchern wird eine hohe Präparationsqualität bei minimalem Bedienereingriff gewährleistet.
- Vollautomatische, programmierbare Probenvorbereitung ohne Bedienereingriff
- Hoher Probendurchsatz mit Kapazität für bis zu 6 Probenhalter gleichzeitig
- Komplettbearbeitung: Planschleifen, Feinschleifen, Polieren, Reinigen und Trocknen
- Typische Bearbeitungszeit von ca. 12-15 Minuten pro Sequenz
- Nutzung langlebiger Diamantschleifscheiben und hochwertiger Poliertücher
- Einfache Bedienung und schneller Programmwechsel
- Kontinuierliche und mannlose Bearbeitung eingebetteter Proben (in der „Nachtschicht“)
- Systeme umfassen Feinschleif-/Polierstationen, Reinigungsstationen, automatisches Scheibenwechselsystem und peristaltische Dosiereinheit

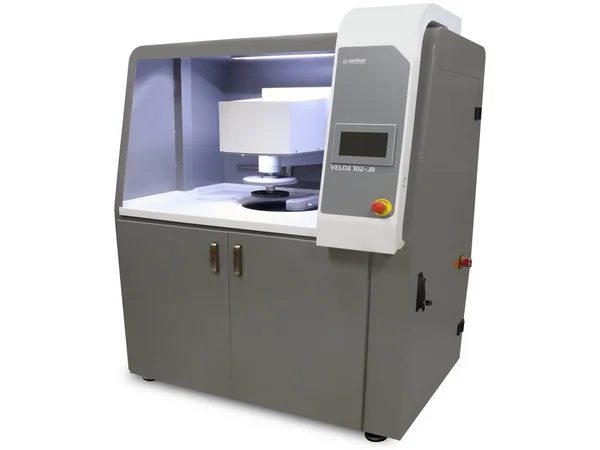

VELOX JR Vollautomatische Schleif- + Poliermaschine 1 Probenhalter
Das vollautomatische Schleif- und Poliersystem VELOX JR bietet die Vorteile des VELOX bei deutlich geringerem Investitionsvolumen. Die VELOX JR arbeitet ebenfalls vollautomatisch, lediglich die Probenhalter müssen alle 15 Minuten vom Bediener gewechselt werden (keine „Nachtschicht“ möglich).

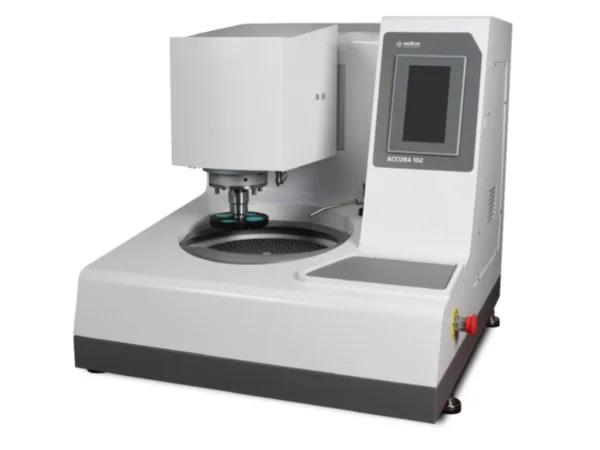

ACCURA Schleifmaschine + Poliermaschine, automatische Präparation
Das Schleif- und Poliersystem ACCURA bietet höchste Präzision und Qualität in der Schliffpräparation. Es zeichnet sich durch einen extrem stabilen Maschinenkörper mit zwei Führungssäulen und die motorische Positionierung des Schleifkopfes in X- und Z-Achse (geeignet für Zielpräparation) aus. Diese Maschinen ermöglichen sowohl einen Zentralandruck (der Probenhalter mit z.B. 6 eingespannten Proben wird zentral mit der programmierten Kraft beaufschlagt) als auch Einzelandruck (die bis zu 6 eingebetteten Proben werden lose „schwimmend“ in den Probenhalter eingesetzt und einzeln mit einem Stößel angepresst). Die Drehzahl der Schleifscheibe und des Probenbewegers ist stufenlos einstellbar. In der integrierten SIEMENS-Steuerung können bis zu 25 Programme gespeichert werden. Diese lassen sich über eine grafische Bedienoberfläche am 5,7 Zoll großen Touchscreen in wenigen Sekunden komfortabel erstellen. Die ACCURA ist mit einem geräuscharmen Riemenantrieb ausgestattet und ermöglicht den Einsatz von Schleifscheiben mit einem Durchmesser von 250 oder 300 mm (empfohlen). Die Schleifmaschine wird betriebsbereit geliefert und verfügt über eine umfangreiche Ausstattung, einschließlich einer automatischen Tropfdosierung für Schmiermittel und einem ausziehbaren Reinigungsschlauch.
- Höchste Präzision und Qualität in der Probenvorbereitung
- Motorische Positionierung des Schleifkopfes in X- und Z-Achse
- Zentral- und Einzelandruck mit stufenlos einstellbarer Drehgeschwindigkeit
- Integrierte SIEMENS-Steuerung mit 25 Programmspeicherplätzen
- 5,7 Zoll Touchscreen für einfache Bedienung und Programmierung
- Geräuscharmer Riemenantrieb, Schleifscheiben-Durchmesser 250 / 300 mm
- Automatische Tropfdosierung für Schmiermittel, ausziehbarer Reinigungsschlauch
Schleif- und Poliermaschinen von SCHÜTZ+LICHT
Warum SCHÜTZ+LICHT?
Mit jahrzehntelanger Erfahrung in der Metallographie und als exklusiver Vertriebs- und Servicepartner des führenden Anbieters für Probenpräparationsmaschinen – METKON Ltd. – bieten wir Qualität zu fairem Preis und setzen damit Maßstäbe in der Schliffpräparation.
Überzeugen Sie sich selbst – bei einem Besuch bei einem unserer vielen tausend Kunden aus Industrie, Universitäten, Forschungseinrichtungen, Metallographie-Laboren von Dienstleistern, Härtereien oder in unserem Demonstrationslabor in Langenfeld/Rheinland. Dank der Forschung und Weiterentwicklung sind die Metallographie-Maschinen von METKON stets am Puls der Zeit. Das bedeutet für Sie: Präzision und Sicherheit – in allen Schritten des Präparationsprozesses.
FAQs
Was sind Metallographie – Präparationsmaschinen und welche gibt es?
Präparationsmaschinen sind spezielle Geräte, die zur Präparation von Schliffproben für mikroskopische Untersuchungen oder Gefügeanalysen verwendet werden. Sie umfassen verschiedene Arten von Trennmaschinen, Einbettpressen und Schleif- und Poliermaschinen sowie Vollautomaten und automatische Präparationsgeräte.
Warum sind Metallographie – Präparationsmaschinen wichtig?
In der Qualitätssicherung, Forschung und Entwicklung ist die Gefügeanalyse ein wesentliches Kriterium zur Bestimmung der Werkstoffqualität geworden. Dazu werden Proben mit einer metallographischen Trennmaschine geteilt, Segmente eingebettet, geschliffen, poliert und geätzt, um anschließend Korngrenzen, Korngrößen, Gefügebestandteile und das Gefüge zu beurteilen oder die Härte zu prüfen.
Was ist der Unterschied zwischen Schleifen und Polieren in der Metallographie?
In der Metallographie wird eine Probe nach dem Trennen an der Trennstelle mit abrasiven Schleifmitteln (SiC-Schleifpapier oder Diamantschleifscheiben) mit zunehmend feineren Körnungen (z.B. 120 / 180 / 360) plan geschliffen und anschließend immer feiner geschliffen (z.B. 320 / 600 / 1200).
Anschließend werden die Oberflächen poliert. Das Schleifmittel (synthetischer Diamant der Körnung 6 / 3 / 1 µm) befindet sich in einer Trägerflüssigkeit. Die Diamantkörner lagern sich während des Prozesses in die Maschen der unterschiedlich groben Poliertücher ein und können so fixiert einen immer feineren Abtrag vornehmen, bis die Oberfläche spiegelblank ist. Eine Säure löst dann z.B. die Kohlenstoffe heraus und die Korngrenzen und Korngrößen werden sichtbar.
Kann eine metallographische Schleifmaschine zum Schleifen und Polieren verwendet werden?
Ja, eine metallographische Schleif- und Poliermaschine kann für beide Vorgänge genutzt werden. Auf die Kupplung werden unterschiedliche Trägerscheiben aufgesteckt. Diese tragen abrasive Schleifmittel (SiC-Schleifpaper / Diamantschleifscheiben) oder Poliertücher in deren Maschen sich die in einer Trägerflüssigkeit befindlichen (synthetischen) Diamantkörner einbetten und die Oberfläche fein polieren.
Vorteilhaft ist z. B. bei den FORCIPOL Schleif- und Poliermaschinen von METKON, dass diese auch mit doppelter Schleif-/Polierscheibe angeboten wird. Hierdurch wird die Gefahr deutlich verringert, dass Verunreinigungen aus dem Probenschliff im Poliervorgang grobe Kratzer erzeugen.
Was ist der Unterschied zwischen manuellen und automatischen Schleif- und Poliermaschinen?
Manuelle Schleif- und Poliergeräte erfordern, dass der Bediener die Probe mit der Hand oder einem Probenhalter auf die Schleif- und Polierscheibe drückt. Dies führt häufig dazu, dass mit zu hohem Druck gearbeitet wird (Aufhärtung) und die Probenoberfläche nicht plan ist. Für die Qualität des Schliffs ist die Verwendung eines Schleifkopfes bzw. Probenbewegers sehr zu empfehlen. Außerdem werden bei einem Schleifvorgang bis zu 6 eingebettete Proben gleichzeitig automatisch geschliffen und poliert.
Wie kann ich die Kosten beim Kauf einer Schleif- und Poliermaschine begrenzen?
Um das Investitionsvolumen gering zu halten, kann es sinnvoll sein, eine Schleif- und Poliergerät mit nur einer Scheibe und einem Schnellwechselsystem für Schleif- und Poliermittel anzuschaffen. Dieses System ermöglicht den sekundenschnellen Wechsel zwischen verschiedenen Schleifmitteln und Poliertüchern. Es stehen verschiedene Schnellwechselsysteme zur Verfügung, darunter adhäsive Systeme mit einer Kunststoffkontaktscheibe und klebender Oberfläche sowie magnetische Systeme für Schleif- und Poliermittel mit magnetischem Trägerblech.
Diese Optionen reduzieren nicht nur die Anschaffungskosten, sondern auch die Zeit für den Wechsel der Verbrauchsmaterialien und die Präparationszeit.
