Spannzeug Universalprüfmaschinen Zugprüfmaschinen
ZIP herunterladen und Fotos studieren
Eine GALDABINI – Universalprüfmaschine / Zugprüfmaschine kann für alle quasistatischen Prüfungen (Zugversuch, Druckversuch, Biegeversuch, zyklische Versuche) eingesetzt werden. Durch Aufrüsten einer Quasar Universalprüfmaschine wird diese zu einer Zugprüfmaschine / Druckprüfmaschine / Biegeprüfmaschine.
Um eine Universalprüfmaschine universell einsetzen zu können, werden oft mehrere Prüfwerkzeuge benötigt. Um den Zeitaufwand für die Umrüstung gering zu halten, sind QUASAR Universalprüfmaschinen mit einem Zapfensystem ausgestattet. Dabei wird auf den Zapfen (männlich) ein Spannwerkzeug mit einer Buchse (weiblich) aufgesteckt, mit einem Absteckbolzen arretiert und mit einer Kontermutter gegen Rückschlag bei Probenbruch oder Spiel gekontert. Die Konterung ist besonders wichtig, wenn Versuche mit einem Kraft-Nulldurchgang durchgeführt werden.
ZIP herunterladen
ZIP herunterladen und Fotos studieren
Spannzeug für Schulen, Berufsschulen, Universitäten

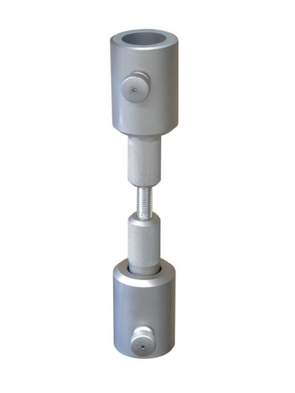

günstige Keilschraubklemmen THS527-20 / Gewindekopf-Spannzeug
Wir liefern für alle Prüfaufgaben ein geeignetes Spannzeug (auch für fremde Hersteller und alle Typen von Universalprüfmaschinen. Die Auswahl eines geeigneten Spannzeuges können wir gerne für Sie vornehmen. Hierzu benötigen wir eventuell vorhandene Normen / Normauszüge mit einer Beschreibung der Probe / des Prüfmusters. Gerne können Sie uns auch Ihre Musterproben zur Beurteilung übersenden. Meist reicht jedoch ein Foto der Prüflinge (möglichst mit einem Maßstab / Lineal auf dem Foto mit abgebildet). Sofern Sie selbständig eine Auswahl vornehmen oder einfach nur einmal schauen möchten finden Sie hier einen Download-Link um eine ZIP-Datei von unserem Server herunterzuladen. Download-Link für ZIP-Datei (Fotos): lieferbare Spannzeuge (61 MB)
Hydraulisches Spannzeug parallel schließend
für Material mit hohen Festigkeiten
Spannzeug Presshärten / Warmumformung / hot deforming
Zugversuch an gehärteten Blechen mit Festigkeiten von 1500 bis 2000 MPa
Die moderne Technik des Presshärtens stellt die Automotive Industrie vor wachsende Herausforderungen. Die Zugproben für diese Versuche sind
a.) extrem hart (erfordert ein Spannzeug mit hydraulischer Fremdkraft-Klemmung)
b.) extrem kurz da diese aus 3D-Teilen (A-Säule / B-Säule / Schweller / Knautschzone) entnommen wird. Folgende (kurze / extrem kurze) Probenformen sind gebräuchlich:
– Zugprobe ISO 6892-1 bzw. DIN 50125 – Typ A50 (Gesamtlänge 165 mm / Breite in der Messlänge 12,5 mm (entspricht im Wesentlichen der Zugprobe nach ASTM Typ 1/2 Zoll)
– nicht genormte Zugprobe (in Anlehnung an ISO 6892-1 bzw. DIN 50125) Typ A30 (Gesamtlänge 130 mm / Breite in der Messlänge 5 mm (entspricht fast der Zugprobe nach ASTM Typ „subsize“ Länge 100 mm
Für diese Herausforderung hat GALDABINI das hier gezeigte, einzigartige Spannzeug für extrem harte und kurze Zugproben entwickelt (geeignet für Zugfestigkeiten bis 2200 MPa bei einer kürzesten Länge Lt 100 mm
