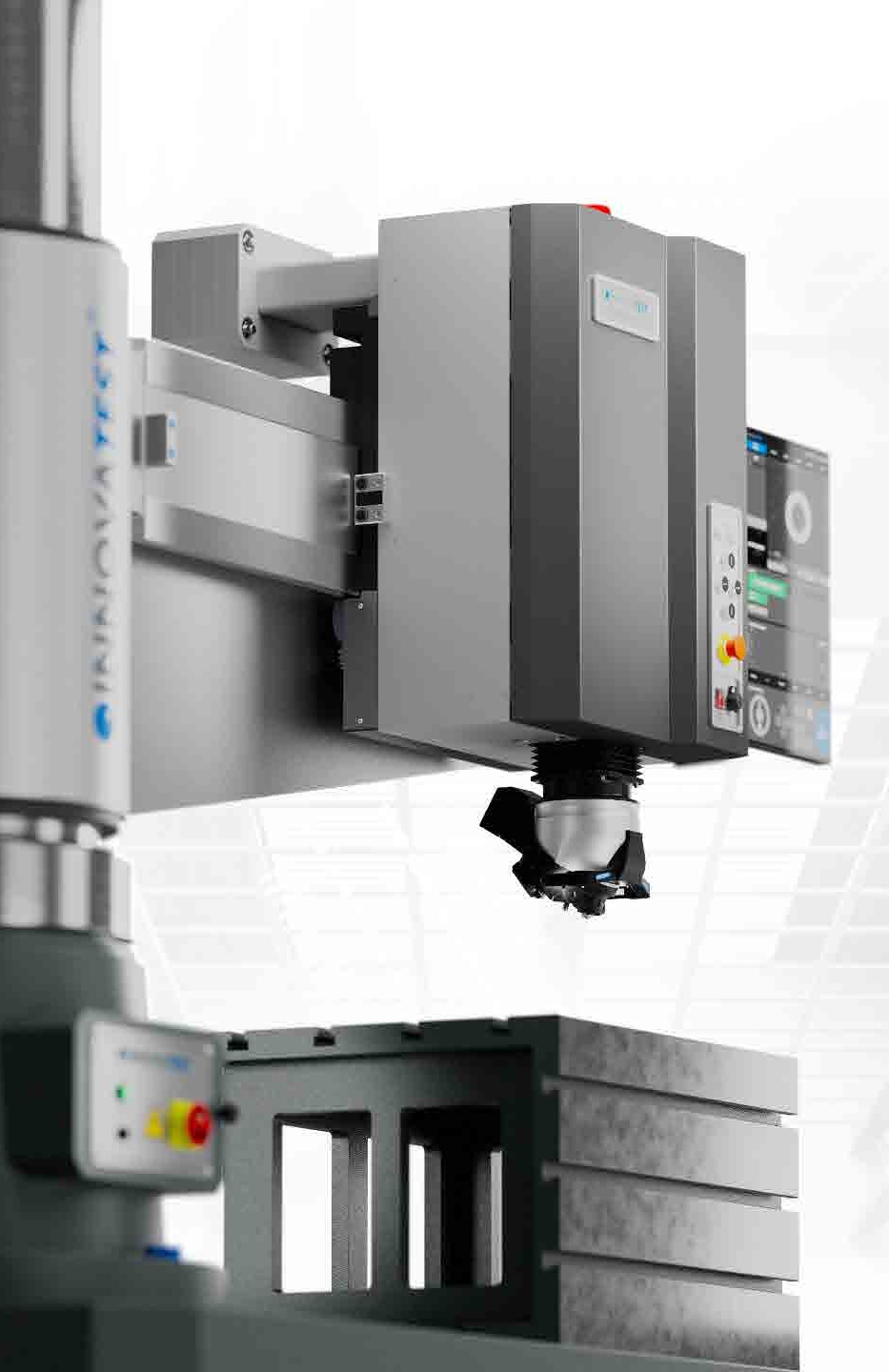

Härteprüfgerät kalibrieren: Anforderungen und Ablauf
Ein Härteprüfgerät sollte regelmäßig kalibriert werden, damit Messergebnisse zuverlässig, nachvollziehbar und vergleichbar bleiben. Bei der Kalibrierung wird geprüft und dokumentiert, ob das Gerät innerhalb der geforderten Abweichungen arbeitet. Besonders in Qualitätssicherung, Wareneingang, Fertigung und Labor ist die Kalibrierung eines Härteprüfgeräts wichtig, weil Prüfentscheidungen direkt von den gemessenen Härtewerten abhängen.
Das Wichtigste in Kürze
- Die Kalibrierung eines Härteprüfgeräts dient dazu, Messabweichungen festzustellen und zu dokumentieren.
- Je nach Verfahren werden unter anderem Prüfkraft, Prüfkörper, Messsystem und Gerätefunktion überprüft.
- Für Brinell, Vickers, Knoop und Rockwell gelten eigene Normreihen mit Anforderungen an die Überprüfung und Kalibrierung.
- Direkte und indirekte Überprüfungen erfüllen unterschiedliche Aufgaben im Kalibrierprozess.
- Das Kalibrierintervall hängt von Nutzung, Normanforderungen, Prüfaufgabe, Kunden- (IATF) und internen Vorgaben ab.
Warum muss ein Härteprüfgerät kalibriert werden?
Härteprüfgeräte arbeiten mit definierten Prüflasten, Eindringkörpern und Messsystemen. Bereits kleine Abweichungen können zu fehlerhaften Härtewerten führen. Ursachen sind beispielsweise Verschleiß, beschädigte Eindringkörper, veränderte Geräteeinstellungen oder mechanische Einflüsse.
Die Kalibrierung weist nach, dass das Härteprüfgerät die geforderte Genauigkeit weiterhin erfüllt. Sie schafft Vertrauen in die Messergebnisse, erfüllt Anforderungen aus Normen, Audits und Kundenvorgaben (z. B. IATF 16949) und hilft, Fehlentscheidungen in der Produktion sowie kostspielige Reklamationen zu vermeiden.
Was wird bei der Kalibrierung eines Härteprüfgeräts geprüft?
Der genaue Umfang hängt vom Prüfverfahren und vom Gerätetyp ab. Grundsätzlich geht es darum, die wesentlichen Einflussgrößen der Härteprüfung zu überprüfen und die Ergebnisse nachvollziehbar zu dokumentieren.
Typische Prüfpunkte sind:
- Prüfkräfte
- Vorprüfkraft (z. B. Rockwell)
- Eindringkörper (Beschädigungen, Gültigkeit Eindringkörper-Prüfzeugnis)
- Prüfzyklus / Krafteinwirkzeiten
- Messeinrichtung (optisch oder Tiefenmesssystem)
- Wiederholbarkeit
- Anzeigefehler
- Härtevergleichsplatten (indirekte Kalibrierung)
- Aufstellbedingungen (z. B. Temperatur, Vibration, …)
- Dokumentation und Rückführbarkeit der Messergebnisse
- Normkonformität gemäß ISO / ASTM Normen der jeweiligen Härteskala
Zum Beispiel regelt die Norm ISO 6507-2 die Kalibrierung von Vickers-Härteprüfgeräten. Sie umfasst die Überprüfung von Prüfmaschine, Prüfkraft, Eindringkörper und optischem Messsystem. Die Norm beschreibt sowohl die direkte Kalibrierung der einzelnen Komponenten als auch die indirekte Kalibrierung mittels zertifizierter Härtevergleichsplatten.
DAkkS-Kalibrierung, Werkskalibrierung, Justierung und Wartung: Was ist der Unterschied?
Die Begriffe werden im Alltag häufig vermischt, beschreiben aber unterschiedliche Qualifizierung und Maßnahmen.
| Begriff | Bedeutung |
|---|---|
| DAkkS-Kalibrierung | Normkonforme Kalibrierung (hier DAkkS-) durch ein nach ISO 17025 akkreditiertes Kalibrierlabor. Dabei werden die Messabweichungen eines Geräts unter definierten Bedingungen bestimmt, dokumentiert und auf nationale Normale rückgeführt. Zudem wird eine Güteklasse vergeben. |
| Werkskalibrierung | Vereinfachte und meist kostengünstigere Kalibrierung mit geringerem Dokumentationsumfang. In der Regel erfolgt keine Güteklassenzuweisung. Die Qualität kann hoch sein, wenn der Anbieter selbst nach ISO 17025 akkreditiert ist. Da der Begriff nicht geschützt ist, kann die Qualität je nach Anbieter stark variieren. |
| Justierung | Einstellen eines Geräts zur Korrektur festgestellter Abweichungen und Wiederherstellung der Genauigkeit. |
| Wartung | Maßnahmen zur Erhaltung der Funktionsfähigkeit, z. B. Reinigung, Prüfung, Schmierung oder Austausch verschleißrelevanter Bauteile. |
| Instandsetzung | Maßnahmen zur Wiederherstellung der Funktionsfähigkeit nach Ausfall, Beschädigung oder Verschleiß. |
Eine Kalibrierung bedeutet also nicht automatisch, dass das Gerät verändert wird. Erst wenn eine Abweichung korrigiert werden muss, kommt eine Justierung oder Instandsetzung hinzu.
Wie oft sollte ein Härteprüfgerät kalibriert werden?
Ein pauschales Kalibrierintervall für jedes Härteprüfgerät gibt es nicht. Das Intervall sollte sich an der Nutzung, dem Prüfverfahren, den internen Anforderungen der Prüfmittelüberwachung und den Vorgaben aus Qualitätssicherung oder Kundenanforderungen orientieren.
In vielen Betrieben wird ein jährliches Intervall verwendet. Die DAkkS untersagt die Angabe eines Kalibrierintervalls von mehr als 12 Monaten. Zusätzlich kann eine Kalibrierung sinnvoll sein:
- nach Reparaturen oder Servicearbeiten
- nach einem Standortwechsel
- bei auffälligen oder schwankenden Messwerten
- nach mechanischer Überlastung
- bei neuen Prüfaufgaben oder geänderten Prüfverfahren
- vor wichtigen Audits oder Abnahmen
Entscheidend ist, dass das Intervall begründet, dokumentiert und im Rahmen der Prüfmittelüberwachung nachvollziehbar festgelegt wird.
Welche Normen sind bei der Kalibrierung relevant?
Die Anforderungen an die Kalibrierung hängen vom Härteprüfverfahren ab. Die jeweiligen Normreihen behandeln nicht nur die Durchführung der Prüfung, sondern auch die Überprüfung von Prüfmaschinen und Referenzkörpern.
DIN EN ISO 6506-2 behandelt die Überprüfung und Kalibrierung von Prüfmaschinen für die Brinell-Härteprüfung.
DIN EN ISO 6507-2 beschreibt die Überprüfung und Kalibrierung von Prüfmaschinen und Diagonalenmesssystemen für die Vickers-Härteprüfung.
DIN EN ISO 6508-2 behandelt die Überprüfung und Kalibrierung von Prüfmaschinen und Eindringkörpern für die Rockwell-Härteprüfung.
DIN EN ISO 4545-2 behandelt die Überprüfung und Kalibrierung von Prüfmaschinen und Eindringkörpern für die Knoop-Härteprüfung.
ISO/IEC 17025 ist relevant für Prüf- und Kalibrierlaboratorien. Die Norm beschreibt Anforderungen an Kompetenz, Unparteilichkeit und einheitliche Arbeitsweise von Laboratorien.
Für die praktische Anwendung ist wichtig, dass das Härteprüfgerät zum jeweiligen Verfahren passt und die Kalibrierung auf die tatsächlich genutzten Prüfbereiche abgestimmt ist.
Direkte und indirekte Überprüfung kurz erklärt
Bei der Kalibrierung von Härteprüfgeräten wird häufig zwischen direkter und indirekter Überprüfung unterschieden.
Die direkte Überprüfung betrachtet einzelne technische Größen des Geräts. Dazu gehören zum Beispiel Prüfkraft, Eindringkörper, Messsystem oder Verfahrweg. Sie zeigt, ob einzelne Komponenten die geforderten Anforderungen erfüllen.
Die indirekte Überprüfung erfolgt über Vergleichsmessungen mit zertifizierten Härtevergleichsplatten. Dabei wird kontrolliert, ob das Härteprüfgerät im praktischen Prüfablauf plausible und normgerechte Ergebnisse liefert. Für Brinell beschreibt ISO 6506-2 direkte und indirekte Überprüfungen von Prüfmaschinen und legt auch fest, wann diese Überprüfungen durchzuführen sind.
Wann ist eine Kalibrierung besonders wichtig?
Eine regelmäßige Kalibrierung ist immer dann besonders relevant, wenn Härtewerte als Entscheidungsgrundlage dienen. Das betrifft zum Beispiel Materialfreigaben, Lieferantennachweise, Reklamationen oder Prüfberichte für Kunden.
Besonders wichtig ist die Kalibrierung außerdem:
- vor Audits oder Zertifizierungen
- bei dokumentationspflichtigen Prüfungen
- nach Reparaturen oder Eingriffen am Gerät
- nach einer Standortveränderung
- bei ungewöhnlichen Messergebnissen
- bei hoher Auslastung des Härteprüfgeräts
- bei sicherheitsrelevanten Bauteilen
- bei neuen Werkstoffen oder geänderten Prüfanforderungen
Eine fehlende oder unklare Kalibrierung kann dazu führen, dass Messergebnisse im Nachhinein nicht mehr belastbar bewertet werden können.
Was sollte im Kalibrierschein stehen?
Ein Kalibrierschein dokumentiert, unter welchen Bedingungen das Härteprüfgerät geprüft wurde und welche Ergebnisse dabei ermittelt wurden. Die genaue Ausführung hängt vom Verfahren, vom Labor und vom Kalibrierumfang ab.
Typische Angaben sind:
- Identifikation des Härteprüfgeräts
- angewendetes Prüfverfahren
- verwendete Referenzen oder Härtevergleichsplatten
- Messergebnisse und festgestellte Abweichungen
- Datum der Kalibrierung
- Angaben zur Rückführbarkeit
- Umgebungsbedingungen, sofern relevant
- Bewertung nach den angewendeten Anforderungen, falls vereinbart
Der Kalibrierschein sollte nicht nur abgelegt, sondern fachlich bewertet werden. Erst dadurch wird klar, ob das Härteprüfgerät weiterhin für die vorgesehenen Prüfaufgaben geeignet ist.
Häufige Fehler bei der Kalibrierung von Härteprüfgeräten
In der Praxis entstehen Probleme häufig nicht durch die Kalibrierung selbst, sondern durch unklare Abläufe in der Prüfmittelüberwachung. Typische Fehler sind:
- Das Kalibrierintervall ist nicht festgelegt oder nicht dokumentiert.
- Das Gerät wird nach Reparatur oder Standortwechsel nicht erneut überprüft.
- Der verwendete Prüfbereich passt nicht zur tatsächlichen Anwendung.
- Härtevergleichsplatten sind nicht geeignet oder nicht mehr gültig.
- Der Eindringkörper ist beschädigt oder verschlissen.
- Kalibrierscheine werden abgelegt, aber nicht bewertet.
- Regelmäßige interne Kontrollmessungen fehlen.
Eine saubere Prüfmittelüberwachung reduziert diese Risiken und sorgt dafür, dass Abweichungen früh erkannt werden.
Beratung zur Kalibrierung und Prüfmittelüberwachung
Die Kalibrierung eines Härteprüfgeräts sollte zur Prüfaufgabe, zum Verfahren und zur internen Qualitätssicherung passen. Entscheidend ist nicht nur das Zertifikat, sondern die Frage, ob das Gerät im genutzten Kraftbereich und mit dem jeweiligen Verfahren zuverlässige Ergebnisse liefert.
Häufig gestellte Fragen zur Kalibrierung eines Härteprüfgeräts
Warum muss ein Härteprüfgerät kalibriert werden?
Ein Härteprüfgerät muss kalibriert werden, damit Messergebnisse nachvollziehbar, vergleichbar und prüfbar bleiben. Das ist besonders wichtig für Qualitätssicherung, Prüfberichte, Audits und Kundenanforderungen.
Wie oft sollte ein Härteprüfgerät kalibriert werden?
Das Kalibrierintervall hängt von Nutzung, Prüfverfahren, internen Vorgaben und Anforderungen der Qualitätssicherung ab. In vielen Betrieben wird ein jährliches Intervall verwendet. Zusätzliche Kalibrierungen können nach Reparaturen, Standortwechseln oder auffälligen Messwerten sinnvoll sein.
Was wird bei der Kalibrierung geprüft?
Je nach Verfahren werden unter anderem Prüfkraft, Eindringkörper, Messsystem (optisches Messystem oder Tiefungs-Messsystem), Gerätefunktion und Vergleichsmessungen mit Härtevergleichsplatten überprüft. Der genaue Umfang richtet sich nach Norm, Gerätetyp und Prüfaufgabe.
Was ist der Unterschied zwischen Kalibrierung und Justierung?
Bei der Kalibrierung wird eine Abweichung festgestellt und dokumentiert. Bei der Justierung wird das Gerät eingestellt, um eine erkannte Abweichung zu korrigieren.
Welche Norm gilt für die Kalibrierung von Härteprüfgeräten?
Das hängt vom Verfahren ab. Für Brinell ist DIN EN ISO 6506-2 relevant, für Vickers DIN EN ISO 6507-2, für Knoop DIN EN ISO 4545-2 und für Rockwell DIN EN ISO 6508-2.
