Hydraulische Stanzen speziell für Zugproben und andere Formen
300 | 400 | 650 | 1200 | 1500 | 2000 | 2500 kN in C-Form
Stanze Schneidpresse Zugprobe Blech Roboteranlage
Stanzen 650 | 1200 | 1500 | 2000 | 2500 kN
Durch die einfache Bauweise und die Beschränkung auf diesen Einsatzzweck (Probenahme) können diese Schneidpressen kostengünstig hergestellt und angeboten werden. In der Regel sind sie sogar günstiger als Gebrauchtmaschinen gleicher Leistung. Die hier gezeigte C-Form hat sich heute als ideale Bauform durchgesetzt. Da die verstärkte Bauform Stanzungen bis 250 t ermöglicht, können C-Form Werkzeuge nun auch für große Blechdicken eingesetzt werden. Damit ist es möglich, aus einer NICHT vorgeschnittenen Blechtafel zu stanzen – das Vorschneiden von Streifen / Tafeln z.B. DIN A4 entfällt. Bei C-Form Stanzen mit einem Arbeitsraum (siehe auch TWIN / TRIPLE Stanzen) müssen die Stanzwerkzeuge gewechselt werden (<10 Sekunden). Für die Wechselwerkzeuge können optional ein oder zwei Verbreiterungen (Abstellfläche für bis zu 8 Werkzeuge) bestellt werden.
Lieferliste Stanzen ZS2500 (neu ab 2023)
- Bandstahl Schulte – Hagen
Lieferliste (Auszug) Stanzen ZS200
- SAAR-BANDSTAHL Gmbh – Deutschland)
- BRASMETAL Brasilien – Sao Paulo (Brasilien)
- F&K Werkstoffprüfung – 58300 Wetter – Dienstleister Zugversuch Bleche
- ArcelorMittal Dofassco – Hamilton (Kanada)
- KNAUF INTERFER – Nürtingen (Deutschland)
- ThyssenKrupp Stahl Service Center Krefeld
- Wilhelm Layher Verwaltungs GmbH – Güglingen
- ArcelorMital – Mexico
- PWO UNITOOLS CZ a.s. Tschechien
- ARANIA S.A. – Spanien
- INTERFER STAHL GMBH Nürtingen
- COSKUNOZ MA S.R.L. RO
- BENTELER CZ- 408 01 Rumburk
- Delta-Stahl GmbH (Knauf Interfer) SA-31961 Jubail
Die Bauform C (als Einzelstanze) ist jedoch nur eine der von uns angebotenen Bauformen. Alternativ können wir die C-Bauform auch als TWIN / TRIPLE / QUATTRO – Variante liefern. Bei diesen Varianten heißt es dann „Ready to Go“ zu jeder Zeit und ohne Werkzeugwechsel. Nachfolgend finden Sie einige Lieferbeispiele.
Wir bieten Ihnen Stanzautomaten mit einem für Ihre Bedürfnisse optimierten Layout. So hat z.B. die Firma WUPPERMANN (NL) ein Stanzwerkzeug bestellt, mit dem in einem Hub eine Längsprobe und eine Querprobe gestanzt werden. Wir liefern Systemlösungen, die optimal auf Ihre Bedürfnisse abgestimmt sind: Stanzmaschinen mit Reserven, Stanzwerkzeuge, die optimal auf Ihre Blechdicken abgestimmt sind und unsere einzigartige Zugprobenschleifmaschine PSM 2000.
ZS1200CN-150 Stanzen von gehärteten Zugproben
Bleche aus dem Bereich Presshärten / Warmumformung / Heißpressung / hot demforming / hot stamping
Anfang 2014 lieferten wir die erste Sonder-Probenstanze ZS1200CN-150 mm Hub für die Stanzung von Proben aus gehärteten Proben (Stichworte: Presshärten / Warmumformung / Heißpressung / Hot demforming / Hot Stamping). Von diesem System für die Probenentnahme aus Blechen mit einer Zufestigkeit von bis zu 1700 MPa Zugfestigkeit konnten wir weitere Kunden überzeugen:
- voestalpine Polynorm – Deuschland – Schwäbisch Gmünd (2014)
- BENTELER- Slowakei – Malacky
- voestalpine Polynorm- USA – WHITE GA 30184
- TWB Company, L.L.C.- USA – MI 48162 Monroe (Michigan)
- BENTELER- Tschechien – Zatec
Besonderheit an diesen Stanzen ist, dass Bleche mit Festigkeiten bis 1700 MPa gestanzt werden können. Zudem kann der Anwender die (bei diesen Festigkeiten schneller verschleißenden) Schnittstempel und Matrizen selbständig austauschen. Sofern entsprechende Wechsel-Stempel und Matrize vorhanden sind kann nach nur 10 Minuten weitergearbeitet werden. Die stumpfen Schnittstempel und Schnittplatten können zum Schärfen per Paketdienst versandt werden. Je nach Spanne der Blechdicken werden auch hier evtl. mehrere Stanzwerkzeuge benötigt. Weitere Stanzwerkzeuge sind für andere Probenformen vorzusehen.
Hier finden Sie: 1.) ein Produktvideo Zugprobenstanze ZS1200CN-150 Zugproben Presshärten + 2.) zugehörige Probenschleifmaschine PSM2000
Doppel-Zugprobenstanze ZS 600 + 1000 CN – ThyssenKrupp Finnentrop
Bei der Sonderstanze TWIN ZS600+1000 wurden 2 Arbeitsräume in einem Lastrahmen verbaut. Die Multi-Werkzeuge stanzen in einem Hub:
- 2 Zugproben in Walzrichtung
- 1 Zugprobe quer zu Walzrichtung
- 1 Zugprobe diagonal zur Walzrichtung
- 1 Ronde zur Prüfung der Zinkschicht

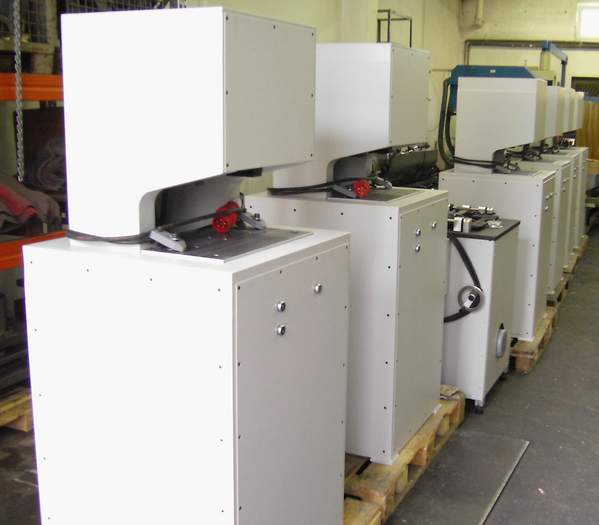

6 Probenstanzen C-Form und eine Probenschleifmaschine
Vollautomatische Zugproben – Stanzanlage SHOUGANG
In 2008 / 2009 haben wir für SHOUGANG CHINA eine vollautomatische Stanzanlage realisiert:
- an den 15 Walzstraßen werden Probetafeln aus dem Band entnommen
- dort werden diese mit einem Matrix – Label gekennzeichnet
- in speziellen Container (die in die Stanzanlage passen) werden diese angeliefert
- die Container werden in die Stanzanlage eingesetzt
- der Roboterarm (mit Lesekopf) identifiziert die Probetafel
- vom HOST PC werden die Blechdicke und Tafelgröße empfangen
- die Probetafel wird mit einem Vakuum-Greifer entnommen
- die Probentafelgröße und Materialdicke wird kontrolliert
- die Probetafel wird je nach Anforderung in eine der vier Stanzen eingeführt
- nach der Identifizierung werden Proben nach ISO6892 (linker Arbeitsraum) oder JIS (rechter Arbeitsraum) gestanzt
- die gestanzte Probe rutscht auf einer Schräge nach Außerhalb der Anlage und kann dort entnommen werden
- die gestanzte Resttafel wird zur Entsorgung in den Schrottcontainer gelegt
- ein neuer Zyklus beginnt
Video Roboter System Zugproben aus Blech automatisch ausstanzen
Doppel-Zugprobenstanzen TWIN ZS1200+1200CN | 2 Mehrfachstanzwerkzeuge
- Linker Arbeitsraum ISO / ISO6892 Proben
- Rechter Arbeitsraum JIS / ASTM
- Probenentnahme in 0 + 45 + 90° Walzrichtung
- Probenentnahme in 0° Walzrichtung
Stanzen 7500 kN und 5000 kN für SAUDI ARABIEN
