USB-Mikroskop zur Vermessung von Kerbschlagproben für Pendelschlagwerke

Einfache Toleranzüberprüfung von Kerbwinkel, Kerbtiefe, Kerbradius gem. ISO 148 + ASTM E 23

USB-Mikroskop zur Messung von Strecken, Winkel, Radien usw.

In der Industrie kann dieses USB-Mikroskop für eine Vielzahl von Aufgaben eingesetzt werden, z. B. zur Kontrolle der Maßhaltigkeit von Kerbschlagbiegeproben.

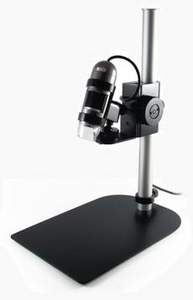

Bei 50-facher und 200-facher Vergrößerung kann eine Kalibrierung durchgeführt werden. Mit der mitgelieferten Software können vielfältige Messaufgaben durchgeführt werden. Bei den oben genannten Vergrößerungen wird die USB – Lupe auf das Prüfstück / die Probenoberfläche aufgesetzt. Durch den festen Arbeitsabstand zur Probenoberfläche ist ein Vergrößerungsfehler ausgeschlossen, da nur bei 50x oder 200x fokussiert werden kann. Sollen größere Gesichtsfelder aufgenommen werden, kann das USB-Mikroskop in ein Stativ eingesetzt werden. Über den Höhenantrieb kann ein anderer Arbeitsabstand und damit eine geringere Vergrößerung oder ein größeres Gesichtsfeld eingestellt werden. Bei diesem Arbeitsabstand ergibt sich eine andere Fokusebene. Diese unterschiedlichen Arbeitsabstände dienen nur der visuellen Darstellung und können nicht kalibriert werden. Wird ein Distanzstück verwendet, kann auch ein größerer Arbeitsabstand kalibriert werden.
Für weitere Fokussierebenen kann man sich ein Acrylglasrohr Ø 25 mm / Wandstärke 4 mm (ca. € 15,00) besorgen und eigene Distanzstücke herstellen. Dieses durchsichtige Distanzstück wird auf die Probe gelegt und der größere Abstand (größeres Gesichtsfeld) gemessen. Hinweis: Für zusätzliche Distanzstücke empfehlen wir dringend die Anschaffung eines Stativs!

Als Anwendungsbeispiel erläutern wir nachfolgend eine Anwendung aus der Prüftechnik: Vermessung von Kerbschlagbiegeproben:

USB-Mikroskop für optische Messaufgaben – z.B.

  • Kerbschlagproben: Kerbtiefe, Kerbradius, Kerbwinkel
  • Geometrie von Werkzeugen, Stanzteilen, Bauteilen
  • Messung Winkel, Strecke, Durchmesser, Radius
  • als Ersatz für teure Profilprojektoren

Günstig und einfach zu bedienen

  • Vergrößerung 20 – 50 x und 200x (fix 50x + 200x)
  • integrierte LED-Beleuchtung
  • per USB an jeden PC anschließbar
  • Alternative zu teurer Mikroskopie (Makro/ Mikro)

Optische Vermessung per Mausklick

Wir haben die konventionelle Messmethode (mittels Profilprojektor) überdacht und nach einer alternativen Lösung gesucht. Für einen Bruchteil der bisherigen Kosten kann nun ein Messgerät zur optischen Vermessung per Mausklick angeboten werden. Das USB-Mikroskop und die dazugehörige Software ermöglichen die softwaregestützte Vermessung der Probendimensionen (Kerbtiefe, Kerbwinkel, Kerbradius, Höhe im Kerbgrund). Die Bilder und Ergebnisse werden in einem Bildarchiv gespeichert und beinhalten alle per Mausklick erzeugten Messlinien, Winkelangaben, Radien sowie Anmerkungen, Hilfslinien etc. Zusätzlich besteht die Möglichkeit, die Messwerte an eine Excel-Datei zu senden oder die Bilder inkl. Messlinien zu speichern (BMP, JPG).

  • Messung des Kerbradius (Soll: Radius 0.25mm + / – 0.075mm)
  • Kerbwinkel (Soll: 45° + / – 2°)
  • Kerbgrund (Soll: 8,0 + / – 0,075 mm)


Anwendungsbeispiel: Probenvermessung von Kerbschlagbiegeproben

Versuche nach DIN EN ISO 148-1 oder ASTM E23

Diese Ergebnisse können mit dem System gemessen werden (grüne Felder). Das gesamte Messsystem (inkl. PC) kostet nur 5% eines Profilprojektors.
