Trennmaschine Nasstrennmaschine Trennschleifmaschine für anspruchsvolle metallographische Probenpräparation

Eine Nasstrennmaschine ermöglicht präzise, gekühlte und für die Metallographie geeignete saubere Schnitte, die für die Probenentnahme und Gefügeanalyse von Werkstoffstrukturen erforderlich sind. Diese speziellen Trennmaschinen verwenden eine Kühlflüssigkeit, um die Proben während des Trennvorgangs vor Wärmeeintrag zu schützen, und sind das optimale Mittel zur Minimierung der nachfolgenden Präparationsschritte. Je höher die Qualität der Trennschnitte ist, desto geringer ist der Aufwand für Schleif- und Polierarbeiten.

Trennmaschine: Präzise Schnitte, optimale Oberflächen

Nasstrennmaschinen sind spezielle Trennmaschinen in der Metallographie zum präzisen Trennen von Werkstoffproben. Die Trennstelle wird mit einer großen Wassermenge eines Umlaufkühlsystems gekühlt. Die Verwendung von Wasser während des Trennvorgangs verhindert eine Überhitzung und thermisch bedingte Gefügeveränderung, die beim ungekühlten Trennschleifen durch die Reibung der abrasiven/diamantenen Trennscheibe entstehen können.

Metallographische Nasstrennmaschine: Anwendungsgebiete

Eine Nasstrennmaschine wird zum Trennen von Metallen, Nichteisenmetallen, Keramiken, mineralischen Werkstoffen oder auch Baugruppen für die Qualitätskontrolle eingesetzt, um die inneren Strukturen zu untersuchen. Dabei werden oft nur kleine Abschnitte benötigt, die aufgrund ihrer Größe besser und automatisiert weiter präpariert werden können. In der Metallurgie, Elektronikfertigung und Materialwissenschaft gewährleisten diese Maschinen ein schonendes Trennen ohne Veränderung der Materialeigenschaften.

Nasstrennschleifmaschine: Funktionsweise

Eine Nasstrennschleifmaschine arbeitet mit einer rotierenden abrasiven/diamantenen Trennscheibe, die während des Betriebs kontinuierlich mit einer großen Menge Kühlflüssigkeit benetzt wird. Diese Kühlung verhindert nicht nur eine Überhitzung und mögliche Veränderungen der Materialeigenschaften, sondern sorgt auch für den Abtransport von Metallpartikeln und Abrieb aus der Schnittzone. Eine variable Drehzahl (Schnittgeschwindigkeit) und ein variabler Vorschub ermöglichen es, den Schneidprozess genau auf das jeweilige Material und seine spezifischen Anforderungen abzustimmen. Für komplexe Trennaufgaben stehen häufig elektronische Steuerungen zur Verfügung, die verschiedene Trennmodi unterstützen: Fahrschnitt, Kappschnitt, Pulsschnitt, Orbitalschnitt etc. Diese Strategien sind notwendig, um extrem harte und zähe Materialien zu trennen.

Trennscheiben – das Herzstück einer Nasstrennmaschine – verhindern das Verbrennen und die Beschädigung des Materials sowie strukturelle Veränderungen.

Unser METKON-Trennscheiben sind in den Standardmaßen verfügbar und sind auch für die Trennmaschinen unserer Marktbegleiter einsatzbar.

Die richtige Wahl der Trennscheibe verhindert das Verbrennen und die Beschädigung des Materials sowie strukturelle Veränderungen.

  • Weiche Bindungen sind ideal für harte Materialien.
  • Mittelharte Bindungen eignen sich am besten für mittelharte Materialien.
  • Harte Bindungen sollten Sie bei weichen Materialien verwenden.

Präzisionstrennmaschinen von SCHÜTZ+LICHT

Bei SCHÜTZ+LICHT finden Sie eine Auswahl hochwertiger Trennmaschinen mit unterschiedlichen Funktionen und für verschiedene Trennscheiben. METKON Nasstrennmaschinen bzw. Trennschleifmaschinen zeichnen sich durch Langlebigkeit und Zuverlässigkeit aus und überzeugen durch individuelle Einsatzmöglichkeiten.

Die Trennparameter sind je nach Typ individuell einstellbar ‒ Drehzahl bzw. Schnittgeschwindigkeit / Vorschubgeschwindigkeit / Trennverfahren (Kappschnitt, Fahrschnitt, Impulsschnitt, Orbitalschnitt etc.) ‒ und richten sich nach den Probeneigenschaften wie Werkstückgröße (Trennscheiben bis Ø 600mm), Schnittlänge (Fahrschnitt), Härte, Zähigkeit und den Anforderungen der Prüfaufgabe (Gefügeanalyse, Härteprüfung, Schweißnahtprüfung, Einbrand etc.).

Technischer Support

SCHÜTZ+LICHT garantiert nicht nur die Lieferung qualitativ hochwertiger Maschinen, sondern auch eine professionelle Betreuung. Von der fachkundigen Beratung beim Kauf, der Erstellung von Musterpräparationen mit Ihren Werkstücken, der Entwicklung individueller Präparationsstrategien, der Lieferung und Installation bis hin zur regelmäßigen Wartung – unser Team steht Ihnen während der zweijährigen Gewährleistung und darüber hinaus zur Verfügung. Sollte wider Erwarten doch einmal ein Problem auftreten, sind wir in kürzester Zeit bei Ihnen und kümmern uns um Ihr Anliegen.

Innovative Technologie

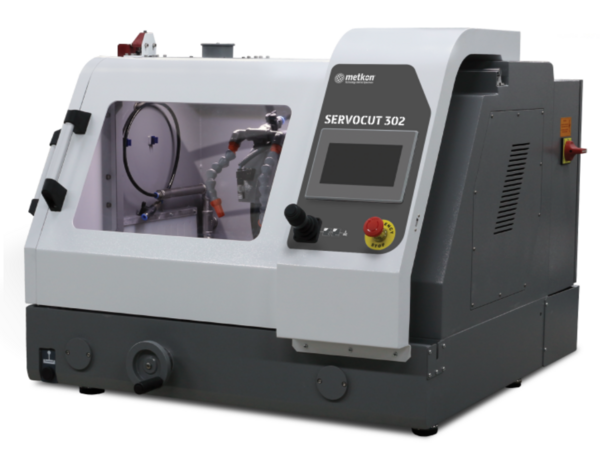

METKON setzt bei diesen Maschinen stets auf die neuesten Technologien, damit Sie von den fortschrittlichsten Methoden in der Materialbearbeitung profitieren. Die Nasstrennmaschinen der Serie SERVOCUT eignen sich – neben Standard-Trennaufgaben – besonders für wiederkehrende Trennaufgaben (Automatikbetrieb) und/oder anspruchsvolle Trennaufgaben, da die Vorschubgeschwindigkeit (Fahrschnitt) automatisch reduziert wird. Eine Überhitzung der Probe wird vermieden und die Nasstrennmaschine vor Überlastung geschützt. Sparen Sie wertvolle Zeit und nutzen Sie die Vorteile des automatischen Trennschnitts.

METKON: zuverlässiger Partner in der Metallographie

METKON hat sich als führender Partner in der Metallographie etabliert und bietet eine Vielzahl an hochentwickelten Nasstrennmaschinen.

FAQs

Für welche Materialien ist eine Trennmaschine geeignet?

Eine Nasstrennmaschine ist vielseitig einsetzbar und eignet sich hervorragend für die unterschiedlichsten Materialien wie Metalle, Nichteisenmetalle, Keramik, Kunststoffe, Glas bis hin zu mineralischen Werkstoffen oder Baugruppen.

Kann man eine Nasstrennmaschine für spezielle Schnittanforderungen anpassen?

Ja, eine Nasstrennschleifmaschine von METKON ist genau auf Ihre individuellen Anforderungen einstellbar – von speziellen, abrasiven/diamantenen Trennscheiben für unterschiedliche Materialien, über präzise Einstellmöglichkeiten für Schnitttiefe oder Schnittgeschwindigkeit, bis hin zu verschiedenen Trennmodi wie Kappschnitt, Fahrschnitt, Pulsschnitt, Segmentierung und Orbitalschnitt.

Wie lange ist die Garantiezeit für Trennmaschinen bzw. Trennschleifmaschinen?

METKON / SCHÜTZ+LICHT bietet für alle Nasstrennmaschinen bzw. Trennschleifmaschinen eine umfassende Gewährleistung. Die Gewährleistungsdauer ist nutzungsabhängig: 2 Jahre bei Einschichtbetrieb bzw. 1 Jahr bei Mehrschichtbetrieb. Aber auch nach Ablauf der Gewährleistungsfrist steht Ihnen unser technischer Support zur Verfügung und unterstützt Sie in allen Belangen.

Welche Schnitte kann ich mit einer Nasstrennmaschine durchführen?

Mit einer METKON Nasstrennmaschine können Sie, je nach Typ folgende Schnitte durchführen:

  • Fahrschnitt
  • Kappschnitt
  • Y- und Z-Segmentschnitt
  • Diagonalschnitt
  • Pendelschnitt
  • Rotationsschnitt 4. Achse, in verschiedenen Winkel, drehender Spanntisch (Präzision <1 Grad)
