Planschleifmaschine FORCIPLAN 102

Hohen Abtrag planen<2Min

Planschliff mit Topfstein






Das Planen unregelmäßiger Proben dauert zu lange? Trotz hohem Abtragsvolumen kann eine Probe <7 Minuten (inkl. Schleifen + Polieren) fertig für eine Untersuchung sein! Innerhalb von nur 2 Minuten (inklusive Beschickung) erfolgt eine Planung mit Vorschliff-Qualität. Die FORCIPLAN 102 arbeitet mit einem SiC Schleifstein und erreicht (dank hoher Umdrehungszahl) eine Güte, die einem Schliff mit Schleifpapier Korn 240 / 320 entspricht. Mit dieser Schleifmaschine wird nicht nur eine Planung erreicht sondern es kann direkt mit dem Feinschliff (z. B. Korn 400 / 600) weitergearbeitet werden. Die FORCIPLAN 102 Planschleifmaschine ist DIE Lösung, wenn

* ein hoher Probendurchsatz zu bewältigen und der Zeitaufwand reduziert werden muss
* ein großes Volumen geplant bzw. abtragen werden muss (Schweißnähte, Segmente von Kurbelwellen / Ausgleichswellen, große Bauteile)
* die Proben ein unterschiedliches Niveau der Oberflächen aufweisen (Bauteilestruktur)
* die Proben nicht parallel spannbar sind (mehrere Proben zueinander)
* eine definierte Materialstärke abgetragen werden muss (z. B. Abtragsvorgabe 0,5 mm)

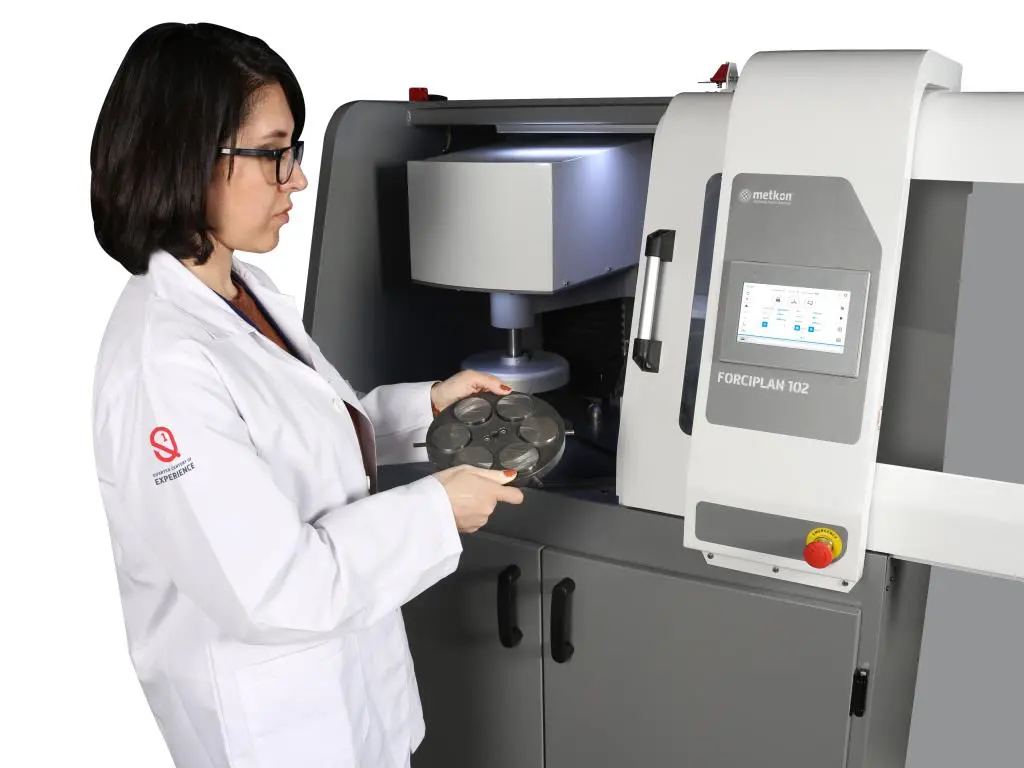

Auf einer metallographischen Schleifmaschine kann es mal 15 oder gar 30 Minuten dauern bis das ein großer Abtrag erfolgt ist. Nutzen Sie die FORCIPLAN 192 und reduzieren diesen Aufwand aui 2 Minuten! Eine der Besonderheiten dieses System ist, dass die Proben in der FORCIPLAN geplant und OHNE UMSPANNEN (im selben Probenhalter) in der Schleif- + Poliermaschine FORCIPOL / ACCURA geschliffen und poliert werden kann. Die Proben werden auf einer Nivelliervorrichtung in dem Probenhalter (Zentralandruck-Probenhalter) verspannt: Zum Beispiel
* Ø 145 mm für 6 eingebettete Proben a Ø 40 mm (Schleifzeit unter 1 Minute)
* Ø 175 mm für eine sehr große, geklemmte Rechteckproben (Schleifzeit 1 - 4 Minuten je nach Anzahl der Hübe)
Die programmierbare Planschleifmaschine fährt mit einem / mehreren Hüben mittels Fahrschlitten unter dem Topfschleifstein hindurch. Dabei wird ein definierter Abtrag vorgenommen. Sofern gewünscht kann ein zweiter Fein-Abtrag (bei großen Volumen) ausgeführt werden. Der Probenhalter mit den eingespannten und nun planen Proben wird ohne Umspannen und ohne neue Referenzierung direkt auf der Schleif- und Poliermaschine verwendet. Mit der FORCIPLAN oder ACCURA ist eine metallographische Präparation in nur 4 Schritten / 7 Minuten möglich!






FORCIPLAN 102 - rationelles metallographisches Planen großer Volumen

Im Wesentlichen besteht die Planschleifmaschine FORCIPLAN 102 aus einem schweren Aluminium-Druckguss-Unterteil und einer pulverlackierten Einhausung. In diese wurden ein Schleifkopf (Topfschleifstein) mit Antriebsmotor und motorischer Höhenverstellung sowie ein motorischer Lineartisch mit einem fixierten Spannfutter integriert. Der mit hohem Drehmoment ausgestattete Antriebsmotor des Topf-Schleifsteines gewährleistet mit einer Umdrehungszahl von 2.000 UPM einen hohen Materialabtrag. Für unterschiedliche Materialien können unterschiedliche Schleifsteine (SiC / Aluminium-Oxid) genutzt werden.

Die FORCIPLAN 102 ist mit einer programmierbaren SIEMENS-SPS-Steuerung ausgestattet. Der Bediener kann auf einfache Weise, mittels des in der Maschine integrierten 5,7" Touchscreen-Monitors, eigene Programme erstellen in denen folgende Einstellungen in bis zu 25 Parametersätzen gespeichert werden:
* feinjustierbare Zustellgeschwindigkeit
* Startpunkt und Endpunkt
* Höhenzustellung (Auflösung 0,01 mm) für Abtragshöhe als Einzelschritt, Stufenzustellung, programmierte Zustellschritte
* Drehzahl des Topfschleifsteins
* Begrenzung der Zustellkraft (Vermeidung einer Verbrennung der Probe)
* mit oder auch ohne Kühlung (sofern die Maschine z. B. für Spektralanalyse- / Röntenanalyse-Proben genutzt wird)

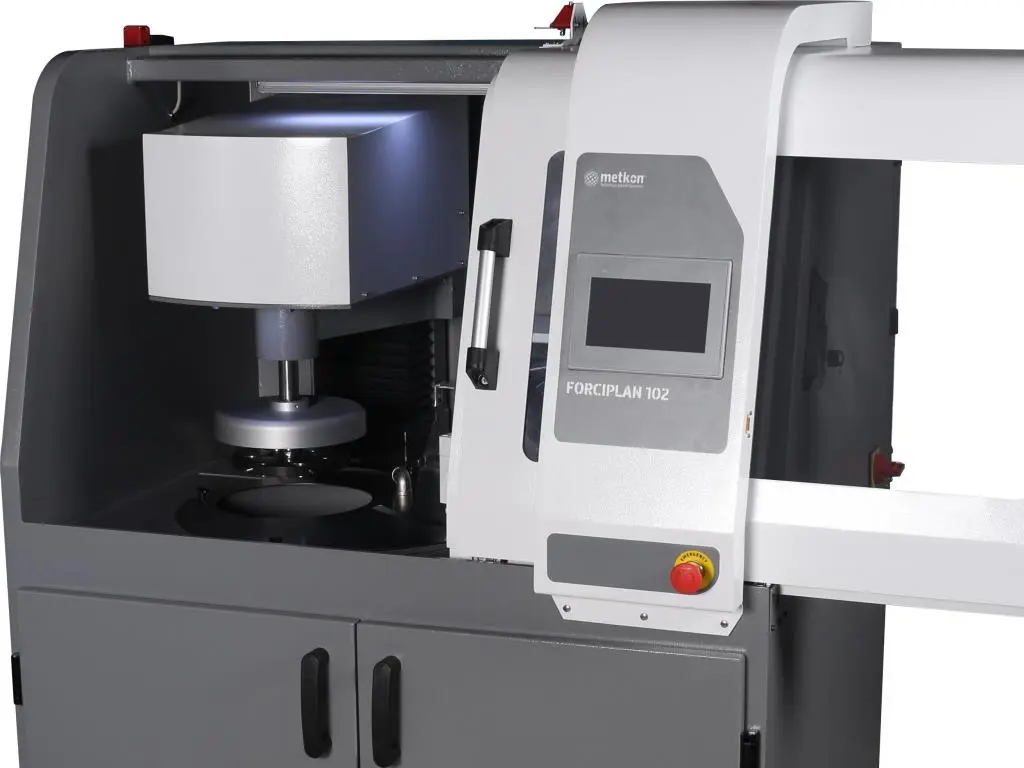

Für die sichere Aufnahme der Mehrfach-Probenhalterungen oder von Einzelproben stehen unterschiedliche Spannsysteme zu Verfügung. Diese können auf der T-Nutenplatte einfach montiert werden. Für metallographische Schliffe ist das optionale Umlaufkühlsystem zwingend erforderlich (kann bei OES- / XRF-Analysen entfallen). Das Kühlwasser sorgt für eine effektive Probenkühlung und Schleifkörner werden abtransportiert. Der Arbeitsraum ist zum Ausschluss einer Personengefährdung komplett eingehaust. Der Antriebsmotor besitzt ein elektronisches Bremssystem um diesen innerhalb kurzer Zeit zum Stillstand zu bringen. Die Sicherheitsverriegelung erlaubt den Zugang zum Arbeitsraum erst wenn die Maschine vollständig zum Stillstand gekommen ist.

Technische Daten

 Model

 FORCIPLAN 102

 Bestellnummer

 46 02

 Max. Probenhalterdurchmesser

 Bis zu 220 mm

 Schleifmodi

 - Zeitsteuerung
 - Abtragsrate
 - Feinschliffmodus

Andruckkraft-Beaufschlagung

 Zentralandruck

Andruckkraft

 50 – 750 N

Schleifsteindurchmesser

 350 mm (14“)

Schleifsteinantriebskraft

 4 kW

Rotationsgeschwindigkeit

 500 – 2000 UPM

Drehrichtung Schleifstein

 links

Schleifsteinreinigung / Abrichtung

 Standard

Schleifkopf-Drehvorrichtung Leistung

 350 W

Schleifkopf-Drehzahl

 50 – 200 UPM

Schleifkopf-Drehrichtung

 rechts / links

Schleiftiefenmessung

 Standard

Bereich der Schleiftiefe

 0 – 5 mm

Automatisches Abrichtsystem

 Standard

Abrichtmodi - Abrichten

- beim Schleifen
- ohne Schleifen
-  vorher

Abrichtwerkzeug

Diamant

Abrichttiefe

10 µm - 100 µm

Abrichtdauer

20  - 600 Sekunden

HMI Touchscreen

7" Farbiger Touchscreen

Programmspeicher

99 Programme

Barcode Scanner

Option

3-farbige Licht-Warnbake

Option

Umlaufkühlgerät

Option, 60 Liter

Kühlmittelstandssensor

Option

Abmessungen B x T x H

111 x 84 x 160 cm

Gewicht

630 kg

Strom-Anschlusswerte

3-PH 400V/50Hz AC
