NEXUS 8100 Härteprüfmaschinen Vickers Rockwell

Bis Brinell HB10/3000 Revolverkopf Spannkappe Kraftzelle Bildanalyse

Bei den Härteprüfmaschinen NEXUS 8100 kommt die Technik der NEMESIS Serie zum Einsatz:

  • absenkender Prüfkopf
  • 6-fach-Revolverkopf mit bis zu 3 Optiken und 3 Eindringkörper
  • Kraftmesszelle für geregelte Kraftaufbringung (Closed Loop)
  • Kollisionsschutz
  • IMPRESSION – Härteprüfsoftware mit Imageanalyse
  • Touchscreen-Monitor
  • Spannkappe
  • auch für schwere Prüfstücke

Entgegen der NEMESIS 9000 Serie sind diese in 2012 neu entwickelten Härteprüfmaschinen mit einer Spannkappe ausgestattet. Der Revolverkopf sitzt geschützt hinter diesem Niederhalter / Kollisionsschutz. Dieser bietet die Möglichkeit das Werkstück zu verspannen und ermöglicht so auch Härteprüfungen an Prüfstücken die eine Verspannung erfordern (insbesondere Rockwell.) Die NEXUS Serie 8000 kann für alle Härte-Verfahren der üblichen Normen verwendet werden: Rockwell, Super Rockwell, Brinell, Vickers und Knoop. Zusätzlich können Härteprüfungen an Kunststoffen nach dem Kugeldruck-Verfahren sowie die Sonderverfahren nach dem Tiefungsprinzip Vickers (HVT) und Brinell (HBT) durchgeführt werden. Es stehen drei Modelle mit folgenden Prüflastbereichen zu Verfügung:

  • NEMESIS 9501: Prüflasten zwischen 1 – 250 kgf
  • NEMESIS 9502: Prüflasten zwischen 3 – 750 kgf
  • NEMESIS 9503: Prüflasten zwischen 10 – 3000 kgf

In dem Gerät wurden hochwertige mechanische Komponenten verwendet und beinhaltet ein elektronisches Belastungssystem mit Kraftmesszelle und einer Kraftregelung im geschlossenen Regelkreis. Die Bedienung des Gerätes erfolgt fast gänzlich über die fortschrittliche  Benutzeroberfläche IMPRESSIONS. Dieses System steuert die automatischen Prüfabläufe und wertet die Prüfeindrücke aus. Im System sind viele Funktionen bereits integriert wie z.B.: vollautomatische Härte-Eindruck-Vermessung (Bildverarbeitung) und Ergebnisspeicherung, usw. Die integrierte Kamera mit Zoom-Funktion garantiert eine schnelle und genaue, benutzerunabhängige Vickers und Brinell Messung.

Härteprüfmaschinen NEXUS 8000 Brinell Rockwell Vickers
Härteprüfmaschinen NEXUS 8000 Brinell Rockwell Vickers

Standard-Lieferumfang Härteprüfmaschinen NEXUS 8000 Serie

NEXUS 8100, auch bis Prüfkraft 3000 kp

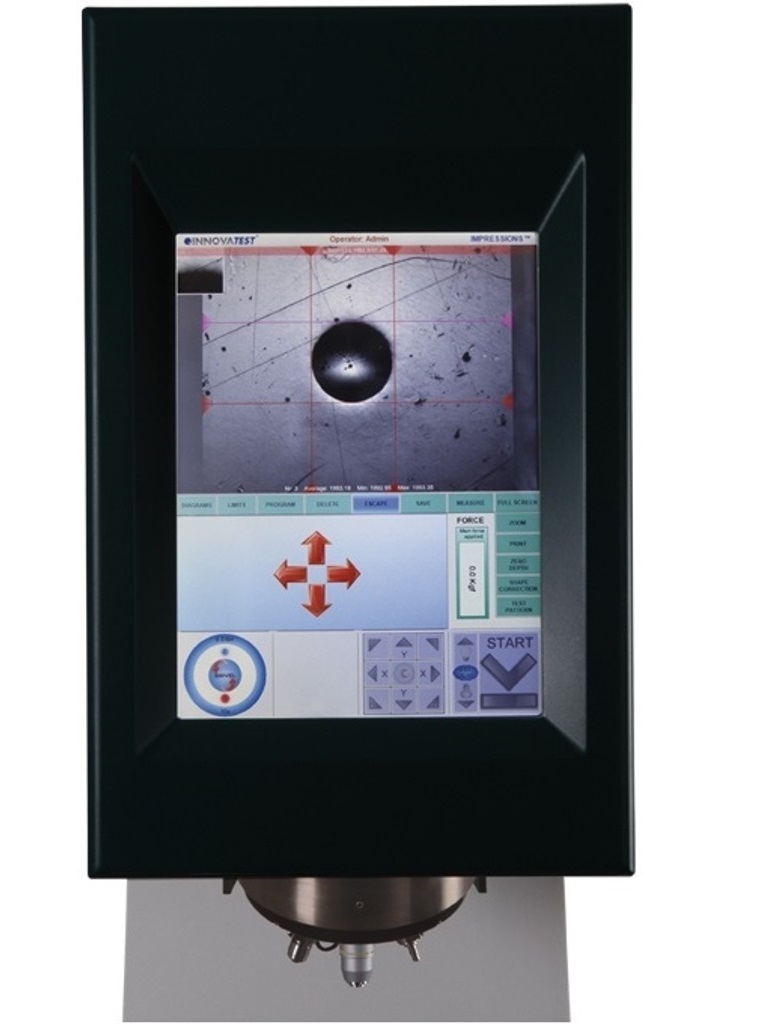

Touchscreen-Monitor mit Brinell Eindruck
Touchscreen-Monitor mit Vickers-Eindruck

Härteskalen

Rockwell, Vickers, Brinell, Vickers Tiefung (HVT), Brinell Tiefung (HBT), Kunststoff-Kugeldruckhärte nach ISO 2039/1

Prüflastaufbringung

Kraftmesszelle im geschlossenen Regelkreis mit Kraftrückmeldung

Prüflasten (kgf)

8001
8002
8003

1 | 2 | 2,5 | 3 | 4 | 5 | 6,25 | 10 | 15,625 | 20 | 25 | 30 | 31,25 | 50 | 62,5 | 100 | 120 | 125 | 187,5 | 250
3 | 4 | 5 | 6,25 | 10 | 15,625 | 20 | 25 | 30 | 31,25 | 50 | 62,5 | 100 | 120 | 125 | 187,5 | 250 | 500 | 750
10 | 15,625 | 20 | 25 | 30 | 31,25 | 50 | 62,5 | 100 | 120 | 125 | 187,5 | 250 | 500 | 750 | 500 | 750 | 1.000 | 1.500 | 3.000

Motorisierter Revolverkopf

3 Eindringkörper-Positionen, 3 Optiken

Optisches Messsystem

Hochqualitativ, 5M Kamera, automatische Bildverarbeitung

Optiken

3 installierte Optiken und integriertes Zoom-System für Vergrößerungen von 0.7x – 1000x

Elektronik

boxed-PC-System Windows® 7 embedded, 15” Farb-Touchscreen-Monitor, automatisches + manuelle Vermessung

Härteprüfnormen

Erfüllt und übertrifft die Anforderungen der Normen nach ISO, ASTM, JIS (NADCAP)

Brinell

Skala/Kugel Ø

HB1/
HB2,5/
HB5/
HB10/
HBT

1 | 2,5 | 5 | 10 | 30
6,25 | 15,625 | 31,25 | 62,5 | 187,5
25 | 62,5 | 125 | 250 | 750
100 | 250 | 500 | 750 | 1000 | 1500 | 3000
5 | 250

Vickers Skala (kgf)

HV
HVT

1 | 2 | 3 | 4 | 5 | 10 | 20 | 30 | 50 | 100 | 120
50 | 100

Brinell Messbereiche

1Kgf – 3000Kgf (modellabhängig)

Rockwell Messbereiche

A | B | C | D | E | F | G | H | K | L | M | P | R | S | V | 15N | 30N | 45N | 15T | 30T | 45T | 15W | 30W | 45W | 15X | 30X | 45X | 15Y | 30Y | 45Y (NEXUS 8003: keine Super-Rockwell-Verfahren

Prüfzyklus

Vollautomatisch oder manuell

Prüflastabweichung

<0.5%

Belastungsdauer

1 – 99 Sekunden

Anschlüsse

4 x USB, LAN, W-LAN, RS232, motorisierter X-Y-Tisch

Prüfraumgröße

Höhe max.: 330mm, Ausladung 250mm (Maschinenkörper zum Eindringköper)

Einsatztemperaturen

10°C bis 35°C, ohne Kondensat

Maschinenmaße

Breite 380 mm x Tiefe 753 mm x Höhe 1.390 mm

Maschinengewicht

425 kg

Stromanschluss

100 bis 240V Wechselstrom, 50 / 60 Hz, einphasig
